Xe Đẩy Linh Kiện SMT Là Gì?
Ngày đăng: 11-06-2026
10 Lượt xem
Xe đẩy linh kiện SMT là thiết bị quan trọng trong các nhà máy điện tử, giúp tối ưu hóa việc lưu trữ, vận chuyển và quản lý linh kiện trên dây chuyền sản xuất. Tìm hiểu cấu tạo, phân loại và những ứng dụng thực tế của xe đẩy SMT để nâng cao hiệu quả vận hành và giảm thiểu sai sót trong sản xuất.
Trả lời nhanh
Xe đẩy linh kiện SMT là gì? Là xe đẩy công nghiệp chuyên dụng được thiết kế để lưu trữ, vận chuyển và cấp phát linh kiện điện tử (reel cuộn, PCB, tray) trong dây chuyền sản xuất SMT. Xe được tối ưu về kích thước giá kệ, hệ thống chống tĩnh điện ESD và khả năng tích hợp vào quy trình Lean Manufacturing — giúp giảm thời gian tìm kiếm linh kiện, hạn chế thất thoát vật tư và tăng tốc độ thay changeover giữa các sản phẩm khác nhau.
Trong dây chuyền sản xuất điện tử hiện đại, mỗi phút dừng máy hoặc chậm cấp linh kiện đều có chi phí đo lường được. Một nghiên cứu từ các nhà máy SMT tại Đông Nam Á cho thấy thời gian tìm kiếm và vận chuyển linh kiện chiếm trung bình 12–18% tổng thời gian sản xuất — phần lớn trong số đó có thể cắt giảm bằng hệ thống xe đẩy được thiết kế đúng cho dây chuyền. Xe đẩy linh kiện SMT là gì và tại sao ngày càng nhiều nhà máy điện tử đầu tư nghiêm túc vào thiết bị này? Bài phân tích dưới đây sẽ giải đáp toàn diện — từ khái niệm, phân loại, tiêu chí lựa chọn đến kinh nghiệm thiết kế theo yêu cầu tại nhà máy thực tế.
Khái Niệm & Vai Trò Trong Dây Chuyền SMT
SMT Là Gì?
SMT (Surface Mount Technology — Công nghệ lắp ráp bề mặt) là phương pháp sản xuất điện tử hiện đại trong đó linh kiện được gắn trực tiếp lên bề mặt bảng mạch in (PCB) thay vì xuyên qua lỗ như công nghệ THT cũ. SMT cho phép sản xuất bo mạch mật độ cao hơn, tốc độ nhanh hơn và chi phí thấp hơn — đây là lý do SMT chiếm trên 90% sản xuất điện tử toàn cầu hiện nay. Dây chuyền SMT bao gồm máy in kem hàn (solder paste printer), máy gắn linh kiện (pick & place machine) và lò nung reflow. Toàn bộ quá trình cần nguồn cung cấp linh kiện liên tục, đúng chủng loại và đúng vị trí.
Vai Trò Của Xe Đẩy Trong Quy Trình Sản Xuất SMT
Để trả lời chính xác "xe đẩy linh kiện SMT là gì" theo nghĩa chức năng: đây là cầu nối vật lý giữa kho linh kiện (component warehouse) và máy sản xuất. Mỗi dây chuyền SMT có thể sử dụng hàng trăm đến hàng nghìn reel linh kiện khác nhau mỗi ngày — quản lý và vận chuyển số lượng đó mà không có xe đẩy chuyên dụng đồng nghĩa với sự hỗn loạn, nhầm lẫn và dừng máy không lên kế hoạch.
Lợi Ích Đối Với Năng Suất Và Quản Lý Vật Tư
Xe đẩy SMT đúng thiết kế mang lại 4 lợi ích có thể đo lường trong vận hành nhà máy:
- Tối ưu luồng vật liệu: Linh kiện di chuyển theo đúng luồng sản xuất (kho → staging → máy → cấp phát trực tiếp) thay vì di chuyển ngẫu nhiên. Kết hợp với hệ thống kanban, xe đẩy trở thành tín hiệu kiểm soát tồn kho thực tế.

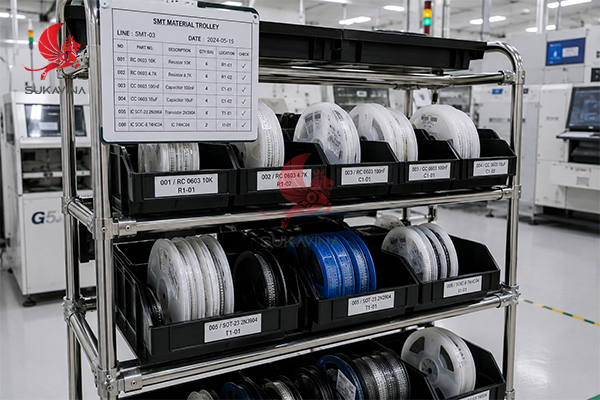

- Giảm thời gian tìm kiếm: Reel được sắp xếp theo mã linh kiện, vị trí feeder và ưu tiên sản phẩm. Kỹ thuật viên lấy đúng reel trong 30 giây thay vì 5–10 phút tìm kiếm thủ công.
- Hạn chế thất thoát và nhầm linh kiện: Xe đẩy có ngăn phân loại, nhãn rõ ràng và đôi khi tích hợp scanner barcode — giảm đáng kể tỷ lệ lỗi cấp nhầm linh kiện trong quá trình setup máy.
- Hỗ trợ Lean Manufacturing: Xe đẩy SMT là công cụ triển khai 5S và JIT (Just-In-Time) trong thực tế — linh kiện chỉ di chuyển khi cần, đúng số lượng, đúng vị trí.
Các Loại Xe Đẩy SMT Phổ Biến
Không có một loại xe đẩy linh kiện SMT duy nhất đáp ứng tất cả nhu cầu — mỗi ứng dụng yêu cầu thiết kế riêng. Dưới đây là 5 loại phổ biến nhất:

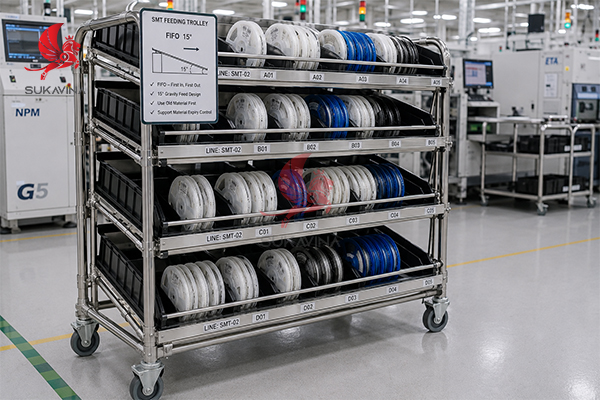

Xe Đẩy Reel SMT
Đây là loại SMT component trolley phổ biến nhất — được thiết kế đặc biệt để lưu trữ reel cuộn linh kiện theo chuẩn 7 inch (Ø178mm) và 13 inch (Ø330mm). Cấu tạo chính gồm khung thép hoặc nhôm định hình, các tầng kệ có bề rộng phù hợp reel, giá đỡ nghiêng 10–15° giúp reel tự trọng lực di chuyển về phía trước (FIFO tự động) và ngăn tách reel theo mã sản phẩm. Xe đẩy reel SMT thường tích hợp mâm xoay ở tầng trên để đặt hộp PCB hoặc sản phẩm đang sản xuất. Ứng dụng chính: vận chuyển reel từ kho đến staging area trước khi setup máy pick & place.

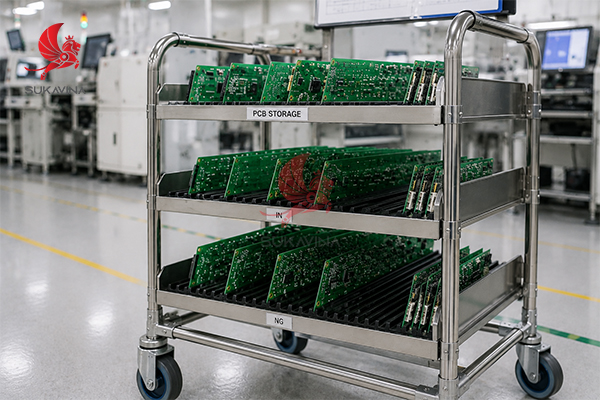

Xe Đẩy Lưu Trữ PCB
Thiết kế cho vận chuyển PCB đã lắp ráp hoặc chờ xử lý giữa các công đoạn (sau reflow, chờ kiểm tra AOI, chờ hand soldering). Cấu tạo đặc trưng: các ngăn kệ có gờ chặn hai bên để PCB không trượt ra khi di chuyển, khoảng cách giữa tầng đủ để PCB dựng đứng hoặc nằm ngang tùy yêu cầu. Với PCB nhạy cảm ESD, toàn bộ bề mặt tiếp xúc phải là vật liệu ESD anti-static. Xe đẩy lưu trữ PCB là Xe Trolley trong dây chuyền sản xuất phổ biến nhất.

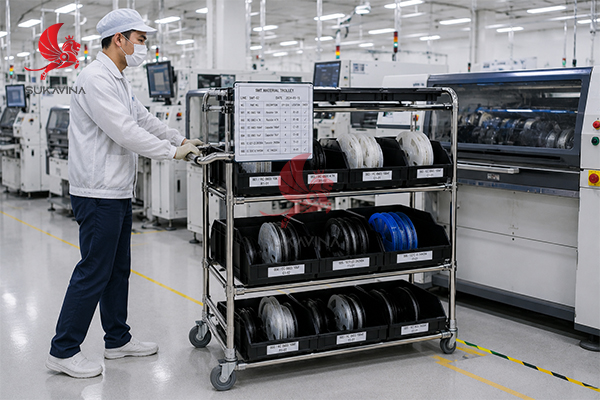

Xe Đẩy Cấp Liệu SMT
Xe đẩy cấp liệu (xe đẩy SMT factory staging) khác với xe đẩy reel thông thường ở chỗ được tối ưu cho thao tác đứng ngay cạnh máy pick & place. Các tầng kệ được thiết kế sao cho kỹ thuật viên đứng đẩy có thể lấy bất kỳ reel nào mà không cần cúi khom hay với tay cao. Chiều cao tổng xe thường 900–1200mm, số tầng 3–5 tầng, mỗi tầng có thể chứa 8–15 reel tùy kích thước reel. Loại xe này thường có thêm giá treo bản vẽ setup (setup sheet holder) và hộc đựng dụng cụ nhỏ. Xe đẩy cấp liệu SMT là hạng mục Thiết Kế Xe Đẩy Công Nghiệp hay được tùy chỉnh nhất.

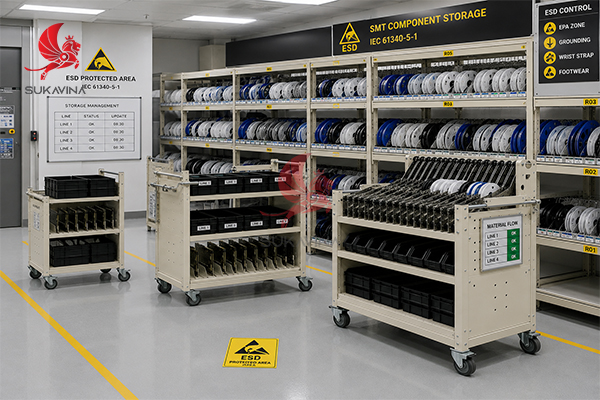

Xe Đẩy Chống Tĩnh Điện ESD
Khi vận chuyển linh kiện nhạy cảm ESD (IC, MOSFET, cảm biến) trong khu vực EPA, toàn bộ xe đẩy phải đáp ứng tiêu chuẩn IEC 61340-5-1. Điều này có nghĩa: khung xe bằng nhôm hoặc thép dẫn điện, bánh xe ESD có điện trở 10⁶–10⁹ Ω, bề mặt kệ bằng vật liệu ESD anti-static (không phải nhựa thông thường) và toàn bộ xe phải tiếp địa khi đứng yên trong EPA. Xe đẩy chống tĩnh điện thường đắt hơn xe thông thường 30–60% nhưng là yêu cầu bắt buộc để đạt compliance ESD — không phải tùy chọn khi linh kiện nhạy cảm ESD liên quan.
Xe Đẩy Thiết Kế Theo Yêu Cầu
Nhiều dây chuyền SMT hiện đại có yêu cầu đặc thù không có sẵn trong catalog tiêu chuẩn: xe lưu trữ feeder theo slot cố định (feeder bank trolley), xe kết hợp giữa reel và PCB tray, xe có ngăn tách theo model sản phẩm hoặc xe tích hợp hệ thống barcode scanning. Đây là loại xe đẩy linh kiện SMT mang lại ROI cao nhất vì được tối ưu 100% cho quy trình thực tế — nhưng đòi hỏi đơn vị sản xuất có năng lực thiết kế kỹ thuật thực sự. Xem trang sản phẩm xe đẩy linh kiện
| Loại xe | Ứng dụng chính | ESD | Ưu điểm nổi bật |
|---|---|---|---|
| Reel SMT | Kho → staging → máy P&P | Có | FIFO tự động, sức chứa lớn |
| Lưu trữ PCB | WIP giữa các công đoạn | Bắt buộc | Bảo vệ PCB tránh va đập |
| Cấp liệu SMT | Đứng cạnh máy P&P | Có | Thao tác nhanh, có giá setup sheet |
| ESD chuyên dụng | Khu vực EPA, IC nhạy cảm | Bắt buộc IEC 61340 | Compliance đầy đủ, tiếp địa hoàn toàn |
| Theo yêu cầu | Mọi yêu cầu đặc thù | Tùy chọn | Tối ưu 100% theo dây chuyền thực tế |
Tiêu Chí Chọn Xe Đẩy SMT Phù Hợp
| Tiêu chí | Thông số tham khảo | Lưu ý quan trọng |
|---|---|---|
| Khả năng chịu tải | 150–500 kg tùy ứng dụng | Tính tổng trọng lượng reel hoặc PCB khi xe đầy tải; đừng chỉ nhìn tải trọng danh nghĩa |
| Chất liệu khung | Nhôm định hình hoặc thép sơn TĐ | Nhôm: nhẹ, không rỉ, ESD tốt. Thép: nặng hơn, tải cao hơn, giá thấp hơn |
| Hệ thống bánh xe | PU 100–150mm, 2 khóa + 2 xoay | Bánh PU không để vệt sàn; 2 bánh khóa phía sau giữ xe đứng yên khi đang dùng |
| Yêu cầu ESD | Bánh ESD 10⁶–10⁹ Ω nếu trong EPA | Bắt buộc nếu vận chuyển linh kiện ESDS; tùy chọn cho vùng không phải EPA |
| Khả năng tùy chỉnh | Kích thước, số tầng, phụ kiện | Nên đo và sketch layout dây chuyền trước khi đặt hàng để không phải sửa sau |
Thiết Kế Xe Đẩy SMT Theo Yêu Cầu
Khi Nào Nên Thiết Kế Riêng?
Nên thiết kế xe đẩy SMT theo yêu cầu khi: dây chuyền sử dụng reel kích thước không tiêu chuẩn, cần kết hợp nhiều chức năng trên một xe, yêu cầu sắp xếp theo slot cố định khớp với cấu hình máy pick & place cụ thể, hoặc cần tích hợp hệ thống quản lý số (barcode, RFID) trên xe. Dấu hiệu rõ nhất là xe catalog tiêu chuẩn đã được nhân viên "cải tiến" tự phát bằng dây buộc, nhãn dán và khối đỡ tạm — khi đó đã đến lúc thiết kế lại đúng cách.
Các Tùy Chọn Thiết Kế Phổ Biến

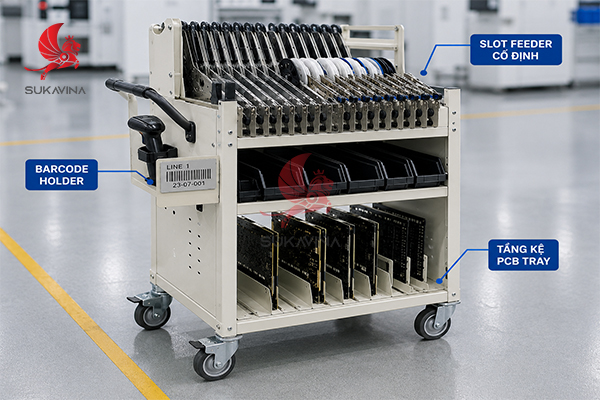

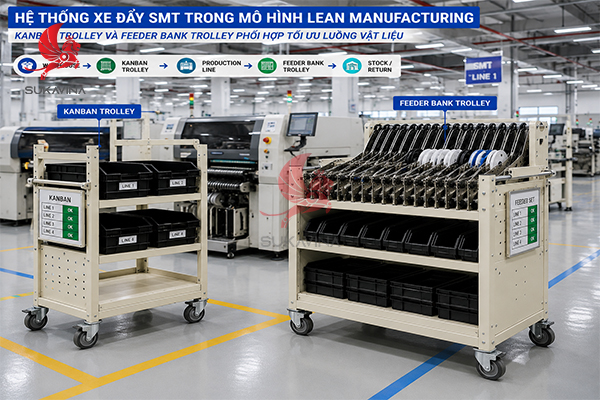

- Feeder bank trolley: Xe có slot cố định cho từng feeder, khớp 1-1 với cấu hình máy — giúp setup changeover nhanh hơn 40–60%
- Multi-function trolley: Kết hợp ngăn reel, tầng PCB và ngăn dụng cụ trên cùng một xe — giảm số xe cần trên dây chuyền
- Kanban trolley: Xe thiết kế theo tín hiệu kanban — khi xe trống là tín hiệu yêu cầu bổ sung linh kiện tự động
- Trolley tích hợp barcode scanner holder: Giá đỡ máy quét mã vạch gắn sẵn trên xe để xác nhận reel trước khi đưa vào máy
Lợi Ích Của Xe Đẩy SMT Tùy Chỉnh
Kinh nghiệm triển khai thực tế tại các nhà máy SMT tại Bình Dương và Đồng Nai cho thấy: xe đẩy SMT được thiết kế theo dây chuyền cụ thể thường giúp giảm 25–40% thời gian changeover, giảm 15–20% tỷ lệ cấp nhầm linh kiện và tiết kiệm 8–12% diện tích staging area so với dùng xe catalog tiêu chuẩn. ROI thường đạt trong 4–8 tháng — nhanh hơn nhiều so với các dự án cải tiến sản xuất khác.
FAQ – Câu Hỏi Thường Gặp
Kết Luận
Xe đẩy linh kiện SMT là gì khi nhìn từ góc độ vận hành thực tế? Đây không đơn thuần là thiết bị vận chuyển — mà là công cụ hệ thống hóa luồng vật liệu, hỗ trợ triển khai Lean Manufacturing và bảo vệ linh kiện nhạy cảm ESD trong toàn bộ chu trình từ kho đến máy sản xuất. Đúng thiết kế xe đẩy SMT có thể rút ngắn 25–40% thời gian changeover và giảm đáng kể tỷ lệ lỗi cấp linh kiện nhầm trong ca làm việc cao điểm.
Với dây chuyền SMT đang mở rộng hoặc cần chuẩn hóa quy trình, đây là thời điểm đúng để đánh giá lại hệ thống xe đẩy hiện tại — từ loại xe, cấu hình kệ đến yêu cầu ESD — và đầu tư vào giải pháp phù hợp với quy mô sản xuất thực tế.
Tư Vấn Xe Đẩy SMT – Thiết Kế Theo Yêu Cầu Dây Chuyền Của Bạn
Sukavina thiết kế và sản xuất xe đẩy linh kiện SMT theo yêu cầu cho dây chuyền điện tử, nhà máy SMT và phòng sạch. Đội ngũ kỹ thuật tư vấn giải pháp phù hợp từng nhà máy và quy trình vận hành.
Thiết kế theo bản vẽ • Sản xuất từ 1 chiếc • Báo giá 24 giờ • Giao hàng toàn quốc
