Kích Thước Bàn Thao Tác Điện Tử Tiêu Chuẩn – Hướng Dẫn Chọn Đúng

Một sai lầm phổ biến mà nhiều nhà máy mắc phải khi triển khai dây chuyền lắp ráp điện tử là đặt mua bàn thao tác điện tử theo catalogue có sẵn mà không quan tâm đến kích thước thực tế phù hợp với quy trình. Kết quả là kỹ thuật viên phải với tay không thoải mái, thiết bị đo không đủ chỗ đặt, hoặc bàn lấy diện tích quá nhiều khiến lối đi bị thu hẹp và vi phạm quy định PCCC.

Kích thước bàn thao tác điện tử tiêu chuẩn không phải là một con số duy nhất — mà là một dải thông số được xác định bởi tiêu chuẩn ergonomics quốc tế, loại công việc tại trạm và đặc thù của từng dây chuyền sản xuất. Bài viết này phân tích toàn diện từ các thông số kích thước cơ bản, tiêu chuẩn ISO/IEC liên quan, đến bảng tổng hợp kích thước theo từng ngành — đủ để kỹ sư IE và bộ phận mua hàng đưa ra quyết định đúng ngay từ đầu.

Kích Thước Bàn Thao Tác Điện Tử Tiêu Chuẩn

Trước khi đi vào từng thông số chi tiết, cần hiểu rõ rằng kích thước bàn thao tác được xác định bởi ba yếu tố chính: (1) chiều với tối đa của người vận hành khi ngồi hoặc đứng, (2) diện tích cần thiết để bố trí thiết bị và linh kiện đang xử lý, và (3) khoảng cách an toàn giữa người và thiết bị theo tiêu chuẩn ergonomics. Bỏ qua bất kỳ yếu tố nào đều dẫn đến bàn không phù hợp thực tế.

Kích Thước Mặt Bàn Phổ Biến

Tại các nhà máy điện tử Việt Nam và châu Á, ba kích thước mặt bàn phổ biến nhất theo thứ tự tần suất sử dụng:

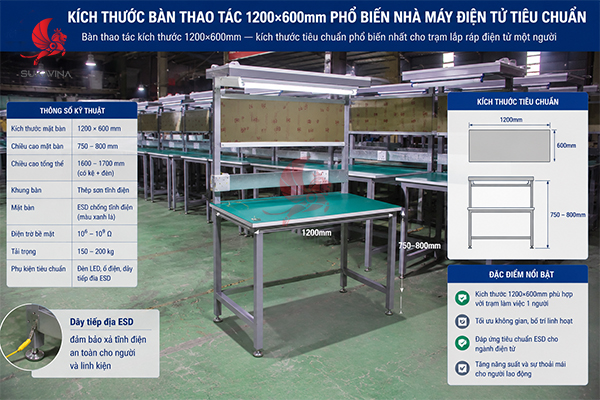

Bàn 1200×600mm là lựa chọn mặc định cho lý do hợp lý: chiều sâu 600mm vừa đủ để tay với đến rìa bàn phía trước (tầm với thoải mái của người ngồi không vượt quá 600mm theo ISO 9241), trong khi chiều rộng 1200mm cung cấp đủ diện tích làm việc mà không lãng phí không gian sàn nhà xưởng.

Chiều Cao Tiêu Chuẩn

Chiều cao là thông số ảnh hưởng trực tiếp đến sức khỏe cơ xương khớp của người vận hành — đặc biệt khi làm việc 8–12 tiếng mỗi ngày. Có hai chiều cao tiêu chuẩn cơ bản tùy theo tư thế làm việc:

Với người Việt Nam có chiều cao trung bình nam 168cm và nữ 156cm, chiều cao bàn 720–740mm là phù hợp nhất cho tư thế ngồi. Bàn 750mm (tiêu chuẩn châu Âu cho người cao 175–185cm) thường quá cao với nhiều kỹ thuật viên nữ — dẫn đến tư thế vai nhô lên không thoải mái trong nhiều giờ.

Khoảng Không Thao Tác Tối Ưu

Ngoài kích thước mặt bàn, "vùng làm việc" (work zone) là khái niệm quan trọng trong ergonomics công nghiệp. Phân chia theo vùng tay với:

• Vùng thao tác chính (Primary work zone): Bán kính 300mm tính từ thân người — vùng thực hiện thao tác chính xác nhất, đặt linh kiện đang làm việc và thiết bị cầm tay thường dùng
• Vùng thứ cấp (Secondary work zone): Bán kính 300–600mm — đặt thiết bị đo, khay linh kiện chờ xử lý, tài liệu kỹ thuật
• Vùng lưu trữ (Storage zone): Bán kính 600–900mm — kệ tầng trên bàn, hộp dụng cụ, khay linh kiện dự phòng. Với chiều sâu bàn 600mm, vùng này thường được bổ sung bằng kệ treo phía sau.

Tại Sao Kích Thước Chuẩn Lại Quan Trọng?

Tác động của kích thước bàn không đúng không chỉ là sự bất tiện — mà có hệ quả đo lường được về năng suất và sức khỏe. Nghiên cứu trong ngành sản xuất điện tử châu Á cho thấy: bàn quá nhỏ buộc kỹ thuật viên phải di chuyển và với tay không cần thiết, tăng 15–25% thời gian chu kỳ (cycle time) trên mỗi sản phẩm. Bàn quá cao dẫn đến mỏi vai và cổ sau 3–4 giờ làm việc — giảm năng suất và tăng tỷ lệ mắc bệnh nghề nghiệp. Xem báo giá: Báo Giá Bàn Thao Tác Điện Tử

Tiêu Chuẩn Quốc Tế (ISO/IEC) Đối Với Bàn Thao Tác Điện Tử

Tiêu Chuẩn ESD

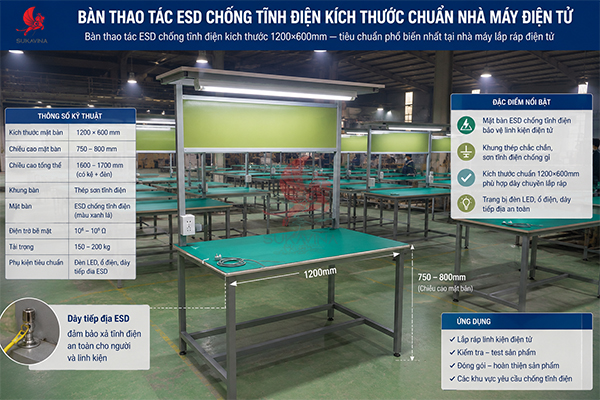

Đối với bàn thao tác ESD (Electrostatic Discharge), tiêu chuẩn IEC 61340-5-1 quy định đây không phải là yêu cầu kích thước vật lý — mà là yêu cầu về tính năng điện của mặt bàn. Mặt bàn ESD phải đạt điện trở bề mặt (surface resistance) từ 10⁶ đến 10⁹ Ohm, kết hợp với điểm tiếp địa (grounding point) có điện trở nối đất dưới 1 Ohm.

Kích thước mặt bàn ESD tối thiểu theo thực tế vận hành: cần đủ diện tích để cả người và linh kiện đều nằm trên bề mặt ESD cùng lúc — không để linh kiện nhạy cảm nằm trên vật liệu không ESD kế bên. Vì vậy, với kỹ thuật viên lắp ráp PCB, mặt bàn ESD tối thiểu cần 900×600mm làm vùng thao tác có kiểm soát. Tham khảo chi tiết tại: Tiêu chuẩn ESD /tieu-chuan-esd

Tiêu Chuẩn Ergonomics

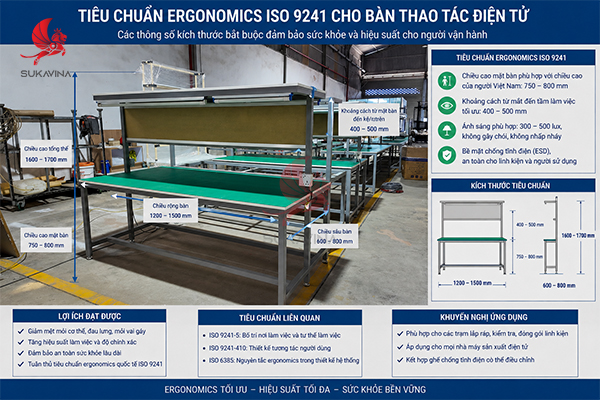

ISO 9241-5:1998 "Ergonomic requirements for office work with visual display terminals" là tiêu chuẩn nền tảng về kích thước không gian làm việc. Mặc dù ban đầu thiết kế cho văn phòng, các nguyên tắc này được áp dụng rộng rãi cho bàn thao tác công nghiệp nhẹ (điện tử, đo lường, QC):

• Khoảng không gian chân (knee clearance): tối thiểu 600mm rộng, 450mm sâu và 600mm cao từ sàn
• Góc nhìn tối ưu: màn hình hoặc vật cần quan sát đặt cách mắt 40–70cm, thấp hơn hoặc ngang tầm mắt
• Chiều cao mặt bàn: điều chỉnh được hoặc cố định phù hợp vóc dáng người vận hành
• Bề rộng làm việc tối thiểu: 1200mm cho trạm đơn theo EN ISO 9241-5

Tiêu Chuẩn An Toàn Lao Động

Tại Việt Nam, TCVN 3718-1:2005 về các điều kiện lao động quy định chiều cao mặt bàn thao tác dựa trên loại công việc: công việc chính xác tinh tế (lắp ráp điện tử nhỏ) — cao hơn khuỷu tay 50–100mm; công việc nhẹ nhàng thông thường — ngang khuỷu tay ±50mm; công việc nặng cần lực — thấp hơn khuỷu tay 50–150mm. Với người Việt Nam trung bình, khuỷu tay khi ngồi thẳng cách sàn 230–280mm kể từ mặt ghế — nghĩa là chiều cao mặt bàn phù hợp nhất trong khoảng 700–740mm.

Ảnh Hưởng Đến Năng Suất Làm Việc

Nhiều nghiên cứu trong ngành sản xuất điện tử đo lường được tác động trực tiếp của kích thước bàn đúng chuẩn đến năng suất: giảm 10–20% thời gian thao tác không hiệu quả (unnecessary motion), giảm tỷ lệ lỗi do mỏi mắt và tay trong ca làm việc dài, giảm tỷ lệ nghỉ ốm liên quan đến cơ xương khớp (musculoskeletal disorders) và tăng sự hài lòng, giữ chân nhân viên lành nghề. Đây là lý do các nhà máy FDI Nhật Bản và Hàn Quốc thường đầu tư thiết kế trạm làm việc rất kỹ trước khi sản xuất đại trà.

Kích Thước Bàn Thao Tác Tiêu Chuẩn Phổ Biến Cho Từng Loại Dây Chuyền

Dây Chuyền Lắp Ráp Điện Tử

Lắp ráp tay trên PCB và linh kiện điện tử nhỏ yêu cầu không gian làm việc tập trung, đủ chỗ cho mâm linh kiện ESD, kính lúp hoặc kính hiển vi, bút hàn và thiết bị kiểm tra cơ bản. Kích thước chuẩn phổ biến nhất: 1200×600mm, chiều cao 720–740mm. Với trạm 2 người làm cùng một bo mạch lớn: 1800×750mm.

Lưu ý quan trọng: toàn bộ mặt bàn phải là ESD HPL (điện trở 10⁶–10⁹Ω) — không được để 1 phần bàn là vật liệu không ESD kế bên vùng xử lý linh kiện nhạy cảm. Đây là lỗi phổ biến khi dùng bàn thường có dán thêm thảm ESD một phần.

Dây Chuyền SMT

Khu vực SMT (Surface Mount Technology) yêu cầu bàn thao tác lớn hơn đáng kể vì cần đặt đồng thời: stencil frame, squeegee, khay paste kiểm tra, panel PCB 300×300mm trở lên và thiết bị kiểm tra solder paste. Kích thước chuẩn tối thiểu: 1500×750mm; lý tưởng cho setup đầy đủ là 1800×800mm, chiều cao 750–780mm (đứng nhẹ cúi hoặc ngồi cao). Bàn cần đặt trực tiếp trên sàn ESD hoặc kết nối tiếp địa riêng, không được dùng bánh xe trừ khi là bánh xe ESD dẫn điện.

Dây Chuyền Kiểm Tra QC

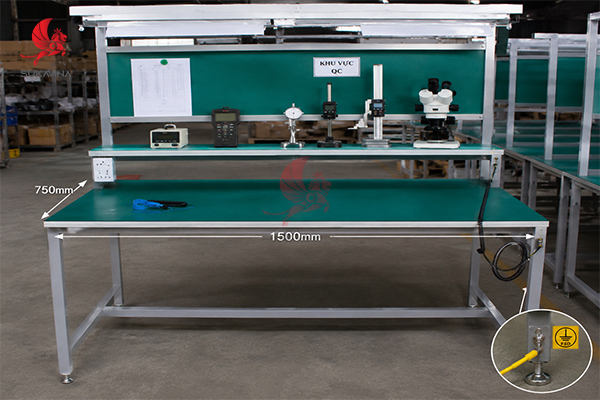

Trạm QC thường phức tạp nhất về thiết bị đi kèm: đồng hồ vạn năng, máy đo tần số, oscilloscope, kính kiểm tra, fixture kiểm tra và máy tính ghi nhận kết quả. Kích thước chuẩn phổ biến: 1500×750mm với kệ tầng trên bàn hoặc kệ bên; hoặc 1200×600mm × 2 module liền nhau tạo thành trạm L-shaped 2 mặt nếu diện tích cho phép. Chiều cao: 720–750mm (ngồi) để duy trì tập trung trong suốt ca kiểm tra.

Dây Chuyền Đóng Gói

Đóng gói sản phẩm điện tử thường thực hiện đứng và kết hợp nhiều động tác lớn hơn. Kích thước chuẩn: 1200×600mm, chiều cao 900–950mm cho tư thế đứng thẳng không cúi. Bàn đóng gói không nhất thiết cần ESD trừ khi sản phẩm chưa được bảo vệ hoàn toàn — cần xác định cụ thể theo quy trình. Một phần mặt bàn thường làm bằng vật liệu mềm (foam ESD hoặc anti-static foam) để tránh trầy xước mặt ngoài sản phẩm khi thao tác. Xem thêm : Bàn thao tác trong dây chuyền sản xuất thực phẩm tự động hóa

Khu Vực Bảo Trì Kỹ Thuật

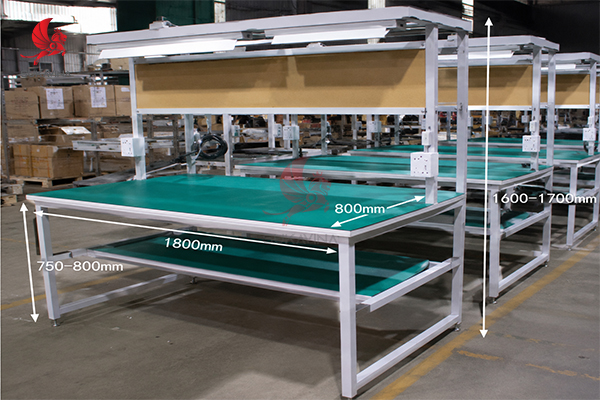

Bàn bảo trì kỹ thuật cần chịu tải cao hơn đáng kể vì phải đặt thiết bị, module hoặc máy lớn khi sửa chữa. Tải trọng tối thiểu 300–500kg/mặt bàn. Kích thước: 1800×750mm hoặc 2000×800mm, chiều cao điều chỉnh được 700–1000mm để linh hoạt với nhiều loại thiết bị. Đây là loại duy nhất nên có khung thép gia cường hoặc bàn khung nhôm định hình chắc chắn, không phải khung nhẹ tiêu chuẩn.

Cách Tính Kích Thước Bàn Thao Tác Phù Hợp Với Không Gian

Xác Định Số Lượng Nhân Sự Và Diện Tích

Công thức cơ bản để tính diện tích sàn cho một trạm làm việc điện tử đầy đủ: Diện tích bàn + 600mm phía trước (chỗ ngồi + di chuyển) + 300mm hai bên. Với bàn 1200×600mm: diện tích sàn cần = 1800mm (1200 + 300×2) × 1200mm (600 + 600) = 2,16m². Thực tế triển khai nên tính tối thiểu 2,5–3m² mỗi trạm bao gồm lối đi chia sẻ.

Tính Khoảng Cách Di Chuyển

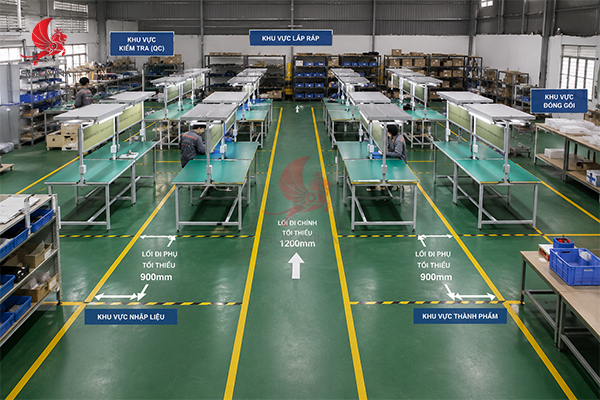

Tiêu chuẩn an toàn lao động và PCCC quy định: lối đi chính (main aisle) trong xưởng tối thiểu 1200mm; lối đi phụ giữa các dãy bàn tối thiểu 900mm; lối thoát hiểm tối thiểu 1500mm. Khi bố trí bàn thao tác theo dãy song song, tổng khoảng cách giữa hai lưng bàn đối diện tối thiểu 1500mm (900mm lối đi + 300mm dự phòng di chuyển thiết bị + 300mm buffer an toàn).

Tính Diện Tích Cho Thiết Bị Phụ Trợ

Thiết bị phụ trợ (kệ linh kiện, xe đẩy WIP, tủ dụng cụ, trạm hút khói hàn) thường chiếm thêm 30–50% diện tích so với tổng diện tích bàn. Nguyên tắc thực tế: sau khi tính tổng diện tích bàn + lối đi, nhân thêm hệ số 1,35 để có tổng diện tích khu vực sản xuất cần thiết bao gồm cả thiết bị hỗ trợ.

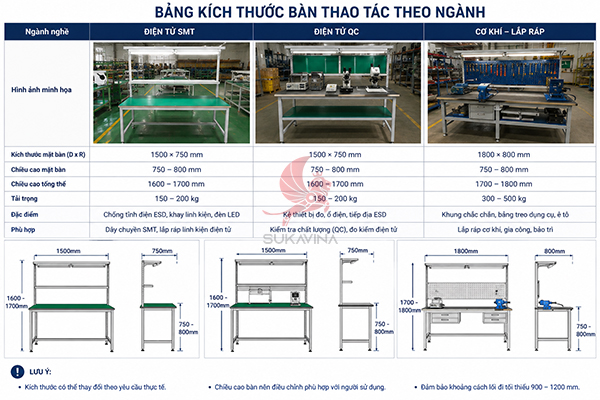

Bảng Tổng Hợp Kích Thước Bàn Thao Tác Theo Ngành

* Số liệu tham khảo — kích thước thực tế cần được điều chỉnh theo bản vẽ layout thực tế và vóc dáng người vận hành.

Sai Lầm Thường Gặp Khi Chọn Kích Thước Bàn Thao Tác Điện Tử

Chọn Bàn Quá Nhỏ

Lỗi phổ biến nhất: mua bàn 1000×500mm với lý do "tiết kiệm không gian" trong khi thiết bị cần đặt lên bàn đã chiếm 800×400mm — không còn chỗ cho tay và linh kiện đang xử lý. Kết quả kỹ thuật viên phải đặt thiết bị xuống sàn hoặc nhét sang bàn bên cạnh, vi phạm quy trình và tăng nguy cơ hư hại linh kiện. Chi phí khắc phục bằng cách mua lại bàn đúng cỡ thường gấp 1,5–2 lần giá ban đầu do phí vận chuyển, tháo lắp và dừng sản xuất.

Chọn Bàn Quá Lớn

Bàn 2000×800mm cho trạm chỉ cần 1200×600mm tạo ra "vùng chết" phía cuối bàn — thường bị lấp đầy bởi rác, dụng cụ không liên quan và hàng tồn chờ xử lý. Điều này vi phạm nguyên tắc 5S và tạo thói quen làm việc thiếu ngăn nắp. Hơn nữa, bàn lớn hơn cần còn chiếm diện tích sàn nhiều hơn — với nhà xưởng có đơn giá thuê 4–6 USD/m²/tháng, 0.5m² thừa mỗi trạm × 50 trạm = 25m² thừa = 12–18 triệu đồng lãng phí mỗi tháng.

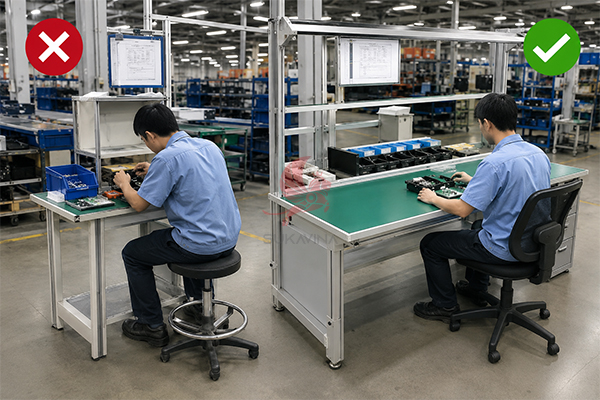

Bỏ Qua Yếu Tố Ergonomics

Mua bàn cùng chiều cao 750mm cho tất cả trạm mà không xem xét chiều cao trung bình của công nhân tại từng vị trí. Hệ quả: kỹ thuật viên nữ 155cm phải làm việc với bàn quá cao, dẫn đến mỏi vai sau 2–3 giờ và tăng tỷ lệ lỗi trong ca làm việc. Giải pháp đơn giản nhất là bàn điều chỉnh chiều cao hoặc cung cấp bục đứng (fatigue mat + standing platform) cho trạm đứng.

Không Tính Đến Mở Rộng Và Thiết Bị Đi Kèm

Hai sai lầm thường đi cùng nhau: mua bàn theo số nhân sự hiện tại (không dự phòng tăng trưởng) và không tính thiết bị phụ trợ sẽ đặt lên hoặc cạnh bàn. Bàn 1200×600mm hoạt động tốt cho 1 kỹ thuật viên với máy tính xách tay — nhưng khi cần thêm màn hình phụ, máy đo và fixture kiểm tra, không gian trở nên thiếu hụt ngay lập tức. Khi lập kế hoạch, luôn liệt kê đầy đủ thiết bị sẽ đặt trên bàn trước khi chọn kích thước.
