IEC 61340 Là Gì? Hướng Dẫn Xây Dựng Hệ Thống ESD Cho Nhà Máy Điện Tử

Trong sản xuất điện tử hiện đại, một trong những mối nguy hại vô hình nhất chính là tĩnh điện. Không thể nhìn thấy, không thể nghe thấy, nhưng một vụ phóng tĩnh điện chỉ 30 vôn — thấp hơn ngưỡng con người cảm nhận được — đã đủ để phá hủy vĩnh viễn các linh kiện bán dẫn hiện đại. Thiệt hại không dừng lại ở linh kiện hỏng ngay lập tức mà còn bao gồm "latent damage" — hư hỏng tiềm ẩn dẫn đến sản phẩm chạy không ổn định hoặc hỏng sau vài tháng sử dụng.

IEC 61340 là gì và tại sao mọi nhà máy điện tử nghiêm túc đều cần hiểu và áp dụng bộ tiêu chuẩn này? Bài viết này phân tích chuyên sâu từ khái niệm nền tảng, cấu trúc bộ tiêu chuẩn, quy trình triển khai thực tế đến chi phí và những sai lầm phổ biến nhất — đủ để QA Manager, Production Manager và kỹ sư kỹ thuật có đầy đủ cơ sở xây dựng hệ thống ESD đúng chuẩn cho nhà máy tại Việt Nam.

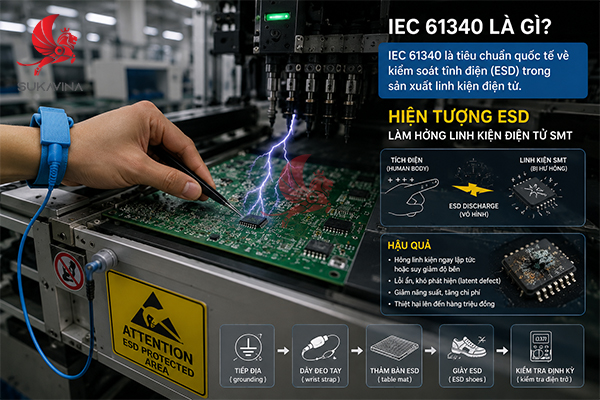

IEC 61340 Là Gì Và Vì Sao Quan Trọng Trong Nhà Máy Điện Tử?

Khái Niệm Phóng Tĩnh Điện ESD

ESD (Electrostatic Discharge) là hiện tượng dòng điện đột ngột chảy giữa hai vật mang điện tích tĩnh khác nhau khi chúng tiếp xúc hoặc đến đủ gần nhau. Trong đời thường, hiện tượng quen thuộc nhất là tia lửa nhỏ khi chạm tay vào tay nắm cửa xe ô tô sau khi đi bộ trên thảm. Điện áp phóng điện lúc này có thể từ 3.000 đến 35.000 vôn — hoàn toàn an toàn cho con người nhưng đủ để phá hủy tất cả các loại linh kiện điện tử bán dẫn hiện đại.

Điều khó nhận biết là ngưỡng ESD gây hại cho linh kiện thấp hơn rất nhiều so với ngưỡng con người cảm nhận được. Ngưỡng cảm nhận tĩnh điện của người khoảng 2.000–3.000 vôn, trong khi nhiều loại MOSFET, CMOS IC và vi mạch hiện đại có thể bị hư hại từ 30–100 vôn. Điều này có nghĩa là kỹ thuật viên có thể đang phá hủy linh kiện mà hoàn toàn không hay biết trong suốt ca làm việc.

Những Thiệt Hại Do ESD Gây Ra Cho Linh Kiện Điện Tử

Theo nghiên cứu từ Electrostatic Discharge Association (ESDA), ESD chiếm 8–33% tổng thiệt hại linh kiện tại nhà máy điện tử toàn cầu. Tại Việt Nam, với số lượng nhà máy điện tử FDI ngày càng tăng tại Bình Dương, Đồng Nai, Bắc Ninh và Thái Nguyên, thiệt hại ước tính lên đến hàng trăm tỷ đồng mỗi năm cho toàn ngành.

ESD gây thiệt hại theo hai dạng: Catastrophic Failure (hư hại hoàn toàn ngay lập tức, kiểm tra phát hiện được) và Latent Damage (hư hại tiềm ẩn, linh kiện vẫn hoạt động nhưng bị yếu, dẫn đến sản phẩm hỏng sau 6–24 tháng sử dụng thực tế). Latent Damage đặc biệt nguy hiểm vì dẫn đến warranty claims, hỏng ngoài thị trường và tổn hại uy tín thương hiệu — thiệt hại thực tế thường gấp 10 lần giá trị linh kiện bị hư.

Vai Trò Của Tiêu Chuẩn IEC 61340 Trong Kiểm Soát ESD

IEC 61340 là gì theo nghĩa chức năng? Đây là khung tiêu chuẩn kỹ thuật giải quyết bài toán: làm thế nào để kiểm soát, đo lường và ngăn chặn ESD một cách có hệ thống trong toàn bộ quy trình sản xuất — từ khi linh kiện nhập kho đến khi lắp vào sản phẩm hoàn chỉnh. IEC 61340 không chỉ đặt ra ngưỡng điện trở cần đạt mà còn quy định quy trình đào tạo, tần suất kiểm tra và cách triển khai vùng bảo vệ EPA. Đây là lý do tại sao khách hàng FDI từ Nhật Bản, Hàn Quốc và EU đều yêu cầu nhà máy cung ứng phải có hệ thống ESD theo IEC 61340 trước khi đặt hàng.

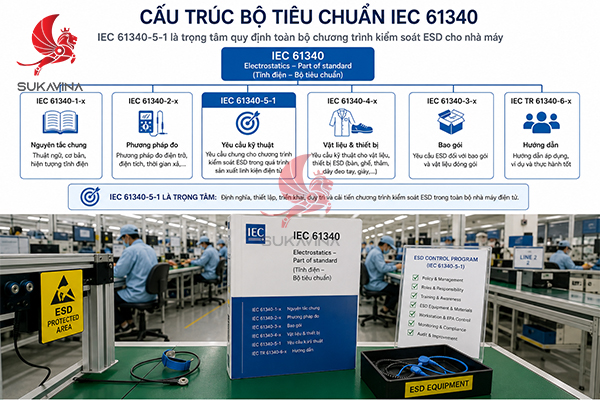

Tổng Quan Về Bộ Tiêu Chuẩn IEC 61340

IEC 61340-5-1 Là Gì?

Bộ tiêu chuẩn IEC 61340 bao gồm nhiều phần, trong đó IEC 61340-5-1 là phần quan trọng nhất đối với sản xuất điện tử. Đây là phần quy định "Bảo vệ linh kiện và thiết bị điện tử nhạy cảm với ESD — Yêu cầu chung cho chương trình kiểm soát ESD" (Protection of electronic devices from electrostatic phenomena — General requirements for an electrostatic discharge control programme).

Phần này xác định ba nhóm yêu cầu chính: (1) Thiết lập và duy trì vùng bảo vệ EPA; (2) Yêu cầu kỹ thuật đối với thiết bị và vật tư ESD; (3) Quy trình đào tạo, kiểm tra và đánh giá định kỳ. Ngoài IEC 61340-5-1, các phần khác trong bộ tiêu chuẩn quy định phương pháp đo lường điện trở (IEC 61340-2-3), thử nghiệm vật liệu (IEC 61340-3-x) và kiểm tra độ nhiễm điện của người (IEC 61340-4-x).

Các Yêu Cầu Kỹ Thuật Quan Trọng Trong IEC 61340

IEC 61340-5-1 đưa ra các ngưỡng điện trở cụ thể cho từng loại thiết bị và vật tư trong EPA. Đây là những con số kỹ thuật cốt lõi mà kỹ sư và QA Manager cần nắm rõ:

* Theo IEC 61340-5-1:2016 và IEC TR 61340-5-2 (hướng dẫn thực hành). Các ngưỡng trên áp dụng cho điều kiện thử nghiệm chuẩn 12% RH, 25°C.

Mối Liên Hệ Giữa IEC 61340 Và ANSI/ESD S20.20

ANSI/ESD S20.20 là tiêu chuẩn ESD của Mỹ, được phát triển bởi Electrostatic Discharge Association (ESDA). Hai tiêu chuẩn này có nhiều điểm tương đồng về nguyên tắc nhưng khác nhau về cách tiếp cận: IEC 61340-5-1 đặt ra các giới hạn kỹ thuật cụ thể (performance-based), trong khi ANSI/ESD S20.20 cho phép linh hoạt hơn thông qua "technical requirement alternatives" với điều kiện doanh nghiệp có thể chứng minh hiệu quả tương đương.

Trong thực tế tại Việt Nam, IEC 61340 được áp dụng phổ biến hơn vì đây là tiêu chuẩn mà khách hàng châu Âu, Nhật Bản và nhiều nhà máy FDI yêu cầu. ANSI/ESD S20.20 thường gặp hơn tại các nhà máy phục vụ khách hàng Mỹ. Nhà máy có khách hàng đa quốc gia có thể cần đáp ứng cả hai — may mắn là compliance với một tiêu chuẩn thường không khó để đáp ứng tiêu chuẩn còn lại vì nền tảng kỹ thuật tương đồng.

Những Thiết Bị ESD Bắt Buộc Trong Nhà Máy Điện Tử

Xây dựng hệ thống ESD theo IEC 61340 không phải chỉ mua một vài thiết bị riêng lẻ — mà là thiết lập một hệ sinh thái kiểm soát tĩnh điện đồng bộ, trong đó mỗi thành phần đều được kết nối với hệ thống tiếp địa chung và đo kiểm định kỳ.

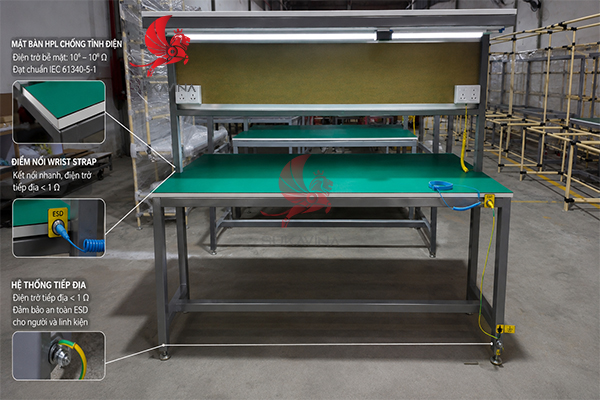

Bàn Thao Tác ESD

Bàn thao tác ESD là gì? Đây là bàn làm việc với mặt bàn đặc biệt có điện trở bề mặt nằm trong dải 10⁶ – 10⁹ Ω, cho phép điện tích tĩnh thoát ra từ từ và an toàn về hệ thống tiếp địa thay vì tích tụ và phóng đột ngột. Vật liệu mặt bàn thường là HPL ESD (High Pressure Laminate) hoặc ESD vinyl. Bàn phải có dây tiếp địa (ground cord) kết nối với hệ thống tiếp địa chung và ít nhất một điểm nối wrist strap (snap button ESD) cho người vận hành đeo dây tay.

Một lỗi phổ biến là dùng thảm ESD trải lên bàn thường — đây không đáp ứng yêu cầu IEC 61340 vì toàn bộ mặt bàn phải là vật liệu ESD đồng nhất, không để linh kiện tiếp xúc với vùng không ESD. Tham khảo thêm: Bàn thao tác công nghiệp

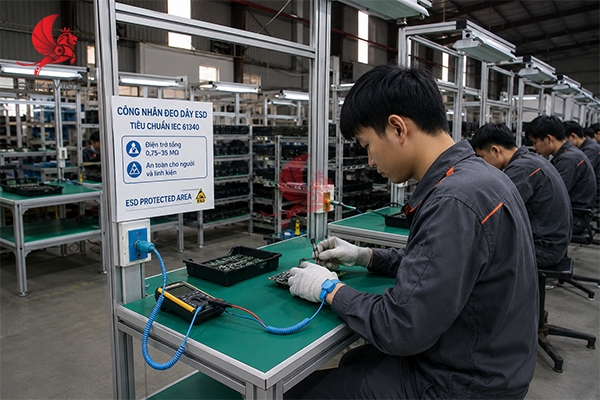

Dây Đeo Tay Chống Tĩnh Điện (Wrist Strap)

Wrist strap (dây đeo cổ tay) là thiết bị cá nhân quan trọng nhất trong EPA. Hoạt động theo nguyên lý dẫn điện tích từ cơ thể người về hệ thống tiếp địa qua một điện trở hạn dòng 1 MΩ (để bảo vệ người nếu vô tình chạm vào nguồn điện AC). Điện trở tổng của hệ thống wrist strap (dây + điện trở bảo vệ + tiếp xúc da) theo IEC 61340-5-1 phải nằm trong dải 0,75 – 35 MΩ khi kiểm tra bằng wrist strap tester tiêu chuẩn.

Thực tế tại nhiều nhà máy Việt Nam, wrist strap được sử dụng không đúng cách: đeo lỏng không tiếp xúc da, không cắm đầu nối vào điểm tiếp địa, hoặc dây bị đứt điện trở bên trong mà không được phát hiện. Đây là lý do mỗi ca làm việc cần có quy trình kiểm tra wrist strap trước khi bắt đầu bằng wrist strap tester chuyên dụng.

Thảm ESD, Sàn ESD Và Các Thiết Bị Khác

Thảm ESD đặt trên sàn và sàn ESD (vinyl ESD hoặc epoxy ESD) là lớp tiếp địa cho toàn bộ khu vực EPA. Kết hợp với giày ESD hoặc heel strap, chúng đảm bảo điện tích tích lũy trên người khi di chuyển cũng được thoát về đất liên tục — không chỉ khi ngồi tại bàn. Điện trở sàn ESD theo IEC 61340-5-1: 10⁵ – 10⁹ Ω.

Ghế chống tĩnh điện cần có chân hoặc bánh xe dẫn điện đạt điện trở 10⁶ – 10⁹ Ω để không cản trở điện tích thoát từ người xuống sàn ESD. Xe đẩy chống tĩnh điện là thiết bị thường bị bỏ qua — khi vận chuyển linh kiện trong EPA, toàn bộ xe đẩy phải đáp ứng yêu cầu ESD để tránh tích điện trong quá trình di chuyển. Bàn thao tác nhôm định hình cũng cần được kiểm tra tương thích ESD khi triển khai trong EPA.

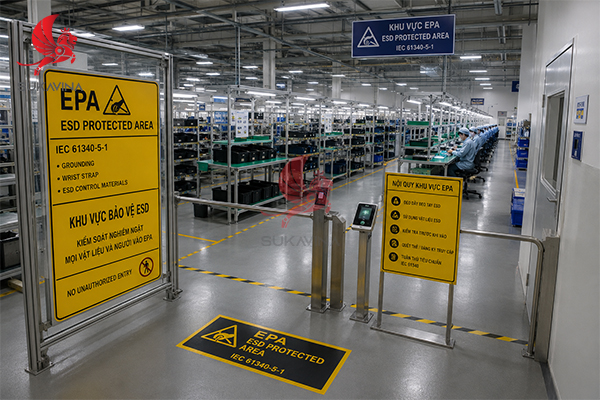

EPA (ESD Protected Area) Là Gì?

Khái Niệm Khu Vực EPA

EPA (ESD Protected Area) là khu vực được thiết lập và kiểm soát đặc biệt để giảm thiểu nguy cơ ESD đến mức chấp nhận được. IEC 61340 là gì trong thực tiễn EPA: đó là bộ tiêu chuẩn quy định chính xác những gì được phép và không được phép trong EPA, cũng như các thông số kỹ thuật mà mọi thiết bị và vật liệu trong EPA phải đáp ứng.

EPA phải được phân vùng rõ ràng bằng vạch sơn vàng hoặc xanh lá trên sàn và biển cảnh báo ESD tại tất cả lối vào. Không ai được mang vật liệu không ESD vào trong EPA — bao gồm túi nilon thường, cốc nhựa, điện thoại cá nhân không có vỏ ESD và bất kỳ vật liệu có điện trở bề mặt trên 10¹¹ Ω nào.

Các Yêu Cầu Để Xây Dựng EPA Đạt Chuẩn IEC 61340

Những Lỗi Thường Gặp Khi Triển Khai EPA

Kinh nghiệm audit EPA tại nhiều nhà máy điện tử tại Việt Nam cho thấy năm lỗi phổ biến nhất: (1) Điểm tiếp địa không được đo kiểm và điện trở tiếp địa thực tế trên 10 Ω do mối hàn oxy hóa; (2) Dây ground cord của bàn không kết nối hoặc bị đứt mà không có ai biết; (3) Wrist strap không được kiểm tra trước ca — người đeo dây hỏng cứ nghĩ hệ thống đang hoạt động; (4) Vật liệu non-ESD (túi nilon, hộp carton, điện thoại) được mang vào EPA mà không qua kiểm tra; (5) Khu vực EPA không có ranh giới rõ ràng dẫn đến người vào/ra liên tục mà không tuân thủ quy trình.

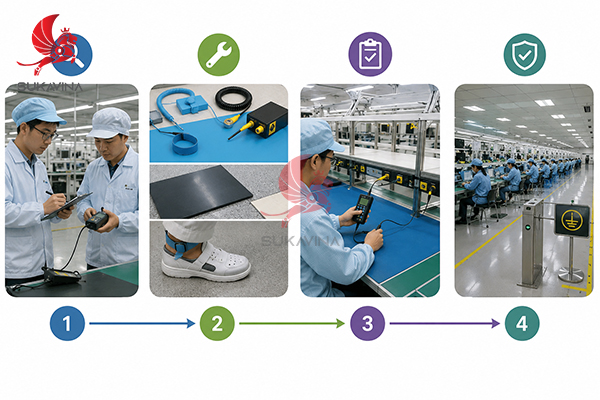

Quy Trình Xây Dựng Hệ Thống ESD Theo IEC 61340

Triển khai hệ thống ESD không phải là mua thiết bị rồi lắp đặt — mà là một dự án kỹ thuật có cấu trúc, cần lập kế hoạch, đánh giá và kiểm tra từng bước. Dưới đây là quy trình chuẩn 4 giai đoạn được áp dụng theo IEC 61340:

Giai Đoạn 1 — Đánh Giá Hiện Trạng Nhà Máy

Trước khi thiết kế hoặc mua thiết bị, cần đánh giá toàn diện hiện trạng nhà máy theo IEC TR 61340-5-2 (hướng dẫn thực hành). Đánh giá bao gồm: lập bản đồ khu vực xử lý linh kiện nhạy cảm ESD, xác định các nguồn tĩnh điện hiện có (vật liệu non-ESD, thiết bị tạo tĩnh điện), đo điện trở tiếp địa hệ thống điện của nhà máy (quan trọng nhất) và kiểm tra tất cả thiết bị hiện có xem đạt hay không đạt yêu cầu IEC 61340-5-1.

Kết quả đánh giá tạo ra "Gap Analysis" — danh sách những gì cần bổ sung, thay thế hoặc hiệu chỉnh để đạt compliance. Đây là tài liệu quan trọng để lập ngân sách chính xác và không bỏ sót hạng mục nào trong quá trình triển khai.

Giai Đoạn 2 — Thiết Kế Hệ Thống Tiếp Địa

Hệ thống tiếp địa là nền tảng của toàn bộ hệ thống ESD. Không có tiếp địa tốt, tất cả thiết bị ESD khác đều vô nghĩa. IEC 61340-5-1 yêu cầu điện trở từ bất kỳ điểm tiếp địa nào trong EPA đến "earth" phải nhỏ hơn 1 Ω. Đây thường không phải vấn đề với nhà máy mới xây, nhưng là vấn đề thường gặp ở nhà máy cũ với hệ thống điện đã xuống cấp.

Thiết kế đúng gồm: điểm tiếp địa chung (common ground point — CGP) riêng cho EPA kết nối với hệ thống tiếp địa tòa nhà; dây đồng tiếp địa chạy dọc theo dãy bàn thao tác với điểm kết nối mỗi 2–3m; hệ thống ESD snap button gắn trên mặt bàn kết nối qua điện trở 1 MΩ về CGP; và kiểm tra điện trở toàn tuyến bằng megger hoặc ESD tester trước khi đưa vào sử dụng.

Giai Đoạn 3 — Lựa Chọn Và Lắp Đặt Thiết Bị ESD

Sau khi có hệ thống tiếp địa hoàn chỉnh, lắp đặt thiết bị theo thứ tự: sàn/thảm ESD trước, sau đó bàn thao tác, ghế, giá kệ và bao bì. Mỗi thiết bị sau khi lắp phải được đo kiểm điện trở ngay lập tức và ghi vào hồ sơ. Không đưa EPA vào sử dụng trước khi toàn bộ thiết bị đạt ngưỡng theo IEC 61340-5-1.

Một nguyên tắc quan trọng: không mua thiết bị ESD chỉ dựa trên mô tả "ESD compliant" của nhà cung cấp — phải yêu cầu test report điện trở từ phòng thí nghiệm độc lập hoặc tự kiểm tra bằng thiết bị đo đạt tiêu chuẩn. Thực tế có nhiều sản phẩm trên thị trường ghi nhãn ESD nhưng điện trở thực tế không đạt yêu cầu IEC 61340-5-1.

Giai Đoạn 4 — Đào Tạo Nhân Sự Và Kiểm Soát Vận Hành

IEC 61340-5-1 yêu cầu tất cả nhân sự làm việc trong hoặc xung quanh EPA phải được đào tạo về ESD. Chương trình đào tạo tối thiểu gồm: nguyên lý ESD và tại sao nguy hiểm; quy trình vào và ra EPA (đeo wrist strap, kiểm tra wrist strap, không mang vật liệu non-ESD); cách nhận biết linh kiện nhạy cảm ESD (ký hiệu ESDS — ESD Sensitive); và quy trình xử lý khi phát hiện thiết bị ESD hỏng. Đào tạo phải được ghi lại và nhân viên mới phải được đào tạo trước khi vào EPA lần đầu.

Kiểm Tra Và Đánh Giá Hệ Thống ESD Định Kỳ

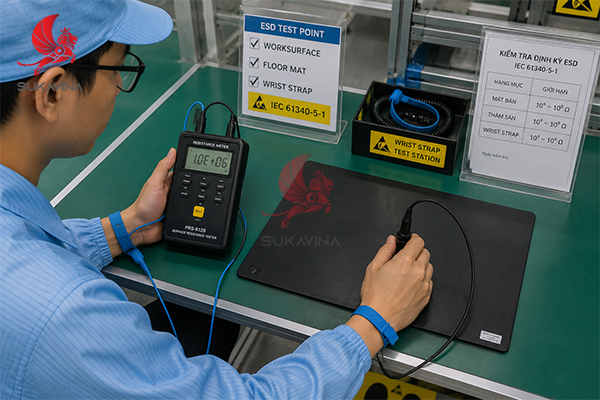

Kiểm Tra Điện Trở Bề Mặt

Điện trở bề mặt của mặt bàn, thảm và sàn ESD phải được đo kiểm định kỳ ít nhất mỗi 6 tháng một lần — hoặc mỗi 3 tháng với môi trường có nhiều người sử dụng. Dụng cụ đo: đồng hồ đo điện trở bề mặt ESD Surface Resistance Meter với hai điện cực 5 pound (2,27 kg) tiêu chuẩn theo ANSI/ESD STM 11.11. Đo tối thiểu 3 điểm trên mỗi mặt bàn và 5 điểm trên mỗi thảm sàn, ghi lại tất cả vào hồ sơ kiểm tra với ngày tháng và chữ ký người đo.

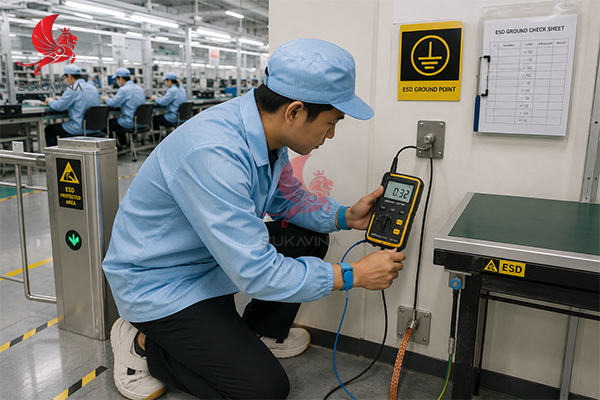

Kiểm Tra Tiếp Địa Thiết Bị

Điện trở từ điểm tiếp địa trên bàn (và sàn) đến hệ thống tiếp địa tòa nhà phải được kiểm tra bằng ohmmeter chính xác ít nhất mỗi 6 tháng. Điểm tiếp địa (snap button, wrist strap jack) cần được làm sạch và kiểm tra mối nối cơ học hàng tháng. Mối hàn tiếp địa bị oxy hóa là nguyên nhân phổ biến nhất khiến điện trở tiếp địa tăng vọt mà không có dấu hiệu nhìn thấy được.

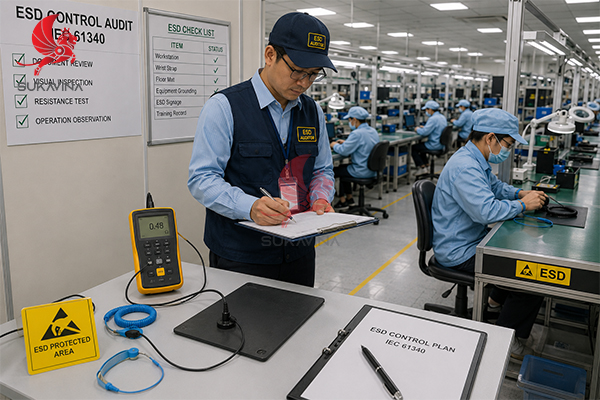

Đánh Giá Tuân Thủ — ESD Audit

ESD Audit là quá trình đánh giá toàn diện mức độ tuân thủ của hệ thống ESD so với yêu cầu IEC 61340-5-1. Có hai loại audit: Internal Audit (nội bộ, thực hiện hàng quý bởi ESD Coordinator của nhà máy) và External Audit (bên ngoài, thực hiện hàng năm bởi đơn vị chứng nhận độc lập hoặc khách hàng FDI). Báo cáo audit ghi lại tất cả non-conformance và yêu cầu corrective action trong thời hạn cụ thể. Đây là tài liệu quan trọng khi khách hàng yêu cầu bằng chứng tuân thủ ESD.

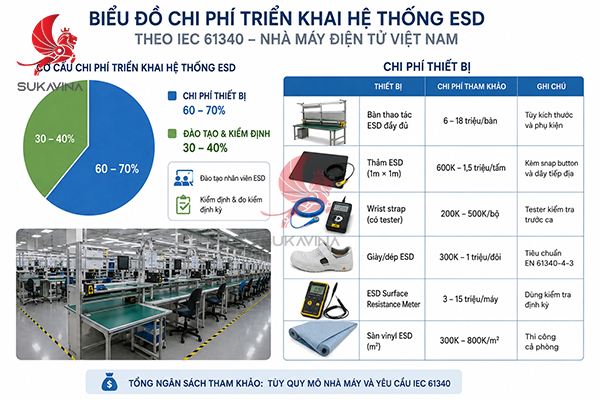

Chi Phí Triển Khai Hệ Thống ESD Trong Nhà Máy

Chi Phí Thiết Bị

* Giá tham khảo tại thị trường Việt Nam 2026, chưa bao gồm VAT 10%.

Chi Phí Đào Tạo Và Chứng Nhận

Chi phí đào tạo nội bộ thường không lớn — chủ yếu là thời gian đào tạo và tài liệu. Tuy nhiên nếu mời chuyên gia ESD bên ngoài đến đào tạo, chi phí từ 5–15 triệu/khóa. Chi phí chứng nhận (IEC 61340 certification) từ đơn vị kiểm định độc lập dao động 20–60 triệu tùy quy mô nhà máy và số lượng EPA. Đây là chi phí một lần ban đầu; các lần tái chứng nhận sau thường ít hơn 30–50%.

Những Sai Lầm Khi Áp Dụng IEC 61340 Trong Nhà Máy Điện Tử

Chỉ Đầu Tư Thiết Bị Mà Không Có Quy Trình

Nhiều nhà máy mua đầy đủ bàn ESD, thảm, wrist strap — nhưng không có quy trình kiểm tra trước ca, không có quy định ai phụ trách theo dõi hệ thống, không có hồ sơ đo kiểm. Kết quả là thiết bị hỏng mà không ai biết, khu vực EPA bị coi như không gian làm việc thông thường sau vài tháng. IEC 61340 không chỉ yêu cầu thiết bị — mà yêu cầu cả hệ thống quản lý với người chịu trách nhiệm rõ ràng (ESD Coordinator) và quy trình tài liệu hóa đầy đủ.

Không Kiểm Tra Định Kỳ

Mặt bàn ESD có thể mất tính dẫn điện do nhiễm bẩn, mài mòn hoặc hóa chất tẩy rửa không phù hợp. Dây tiếp địa có thể bị đứt hoặc tiếp xúc kém do va đập cơ học. Wrist strap hỏng điện trở bên trong mà ngoài trông vẫn bình thường. Nếu không có lịch kiểm tra định kỳ (tối thiểu 6 tháng/lần cho bàn và sàn, hàng ngày cho wrist strap), hệ thống ESD sẽ suy giảm hiệu quả dần dần mà không có cảnh báo nào.

Thiếu Đào Tạo Nhân Sự

Nhân viên mới không được đào tạo về ESD trước khi vào EPA là lỗi nghiêm trọng. Chỉ cần một lần thao tác sai (không đeo wrist strap, đặt linh kiện trên bề mặt non-ESD, mang điện thoại vào EPA không có vỏ ESD) là có thể phá hủy hàng chục linh kiện. Đào tạo ESD phải là phần bắt buộc trong onboarding nhân viên mới, và refresher training ít nhất 1 năm/lần cho tất cả nhân viên làm việc trong hoặc xung quanh EPA.

FAQ – Câu Hỏi Thường Gặp Về Tiêu Chuẩn IEC 61340

IEC 61340 Có Bắt Buộc Không?

IEC 61340 Và ANSI ESD S20.20 Khác Nhau Thế Nào?

Nhà Máy Quy Mô Nhỏ Có Cần Triển Khai EPA Không?

Bao Lâu Nên Kiểm Tra Hệ Thống ESD Một Lần?
