Giá Kệ Thông Minh Cho Nhà Máy – Hệ Thống Pipe & Joint Linh Hoạt

Sukavina thiết kế và sản xuất giá kệ thông minh cho nhà máy theo hệ thống Pipe & Joint — giải pháp lưu trữ modular linh hoạt, thay đổi layout trong vài giờ không cần hàn hoặc khoan phá, phù hợp với triết lý cải tiến liên tục Kaizen và Lean Manufacturing.

Từ kệ WIP, giá treo dụng cụ, xe đẩy linh kiện đến bàn thao tác Lean — toàn bộ hệ thống được thiết kế theo layout thực tế của từng nhà máy, tối ưu luồng di chuyển và giảm lãng phí không gian.

Bài viết dưới đây phân tích chuyên sâu hệ thống Pipe & Joint, so sánh với kệ thép truyền thống, tính toán ROI thực tế và quy trình triển khai tại Sukavina — để quản lý sản xuất và kỹ sư IE có đủ cơ sở đưa ra quyết định đầu tư đúng đắn.

Làm Sao Tối Ưu Diện Tích Kho Và Layout Nhà Máy Bằng Giá Kệ?

Ba vấn đề phổ biến nhất mà kỹ sư IE và quản lý sản xuất gặp phải khi đánh giá layout nhà máy: không gian kho không đủ chứa WIP giữa các công đoạn; dụng cụ và vật tư đặt không có vị trí cố định gây mất thời gian tìm kiếm; và mỗi khi thay đổi layout dây chuyền, toàn bộ hệ thống kệ thép cố định phải đập đi làm lại từ đầu.

Trong triết lý Lean Manufacturing, ba vấn đề này thuộc nhóm lãng phí (waste) Motion (di chuyển không cần thiết), Waiting (chờ đợi do thiếu vật tư sẵn sàng) và Over-processing (xử lý thừa do bố trí không hợp lý). Nghiên cứu từ nhiều nhà máy ứng dụng Lean tại Việt Nam cho thấy cải tiến hệ thống lưu trữ và bố trí công cụ tại trạm làm việc có thể giảm 15–25% thời gian phi sản xuất của công nhân mỗi ca.

Xu hướng hiện nay tại các nhà máy FDI Nhật Bản, Hàn Quốc và châu Âu đặt tại Bình Dương, Đồng Nai và Hà Nội đang dịch chuyển mạnh từ kệ thép hàn cố định sang hệ thống giá kệ thông minh cho nhà máy dạng modular — có thể lắp ráp, tháo dỡ và tái cấu hình mà không cần máy hàn hay công cụ đặc chủng. Pipe & Joint là hệ thống dẫn đầu xu hướng này.

Hệ Thống Pipe & Joint Là Gì?

Pipe & Joint (hay còn gọi là Lean Tube System, Kaizen Tube, hoặc Aluminum Pipe System) là hệ thống khung kệ modular sử dụng ống thép bọc nhựa (pipe) kết hợp với khớp nối kim loại đúc (joint) để tạo thành các cấu trúc lưu trữ, vận chuyển và làm việc theo bất kỳ hình dạng nào yêu cầu — mà không cần hàn hay gia công đặc biệt.

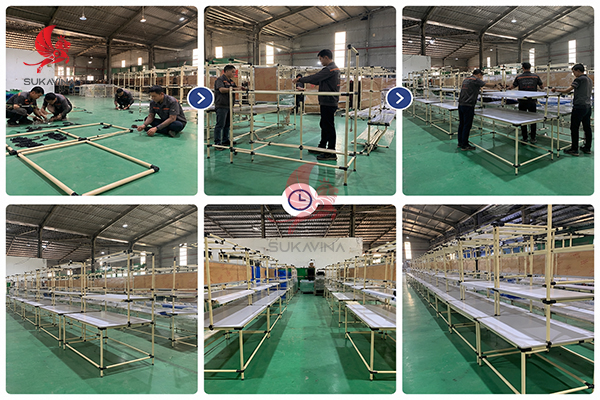

Nguyên lý lắp ráp của Pipe & Joint không khác gì xây mô hình Lego cho nhà máy: người thao tác chỉ cần cưa ống theo chiều dài muốn, chọn joint phù hợp, lắp ống vào joint và siết vít — không cần kỹ năng hàn, không cần máy chấn hay thiết bị đặc chủng. Một kỹ thuật viên có thể dựng xong một kệ 3 tầng trong 1–2 giờ.

Vì Sao Pipe & Joint Được Ứng Dụng Rộng Rãi Trong Nhà Máy?

Giá kệ thông minh cho nhà máy theo hệ thống Pipe & Joint đang chiếm ưu thế trong môi trường sản xuất hiện đại vì 4 lý do thực chất — không phải lý do thẩm mỹ:

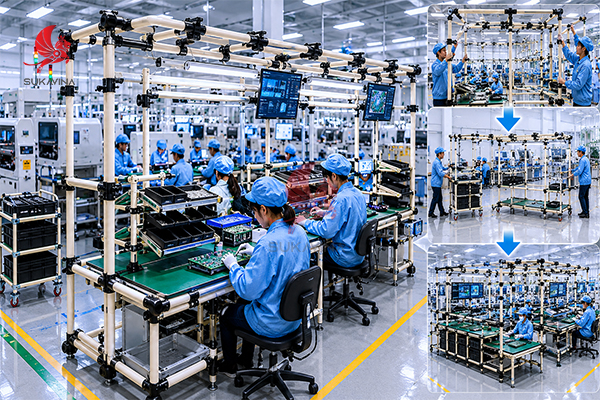

Thay Đổi Layout Nhanh Trong Giờ, Không Trong Tuần

Khi nhà máy thay đổi dây chuyền do ra sản phẩm mới, tăng sản lượng hay tái cơ cấu tổ sản xuất — kệ thép hàn truyền thống phải cắt hàn lại, mất 1–2 ngày cho mỗi kệ và phát sinh chi phí nhân công cộng với hỏng phần sơn tĩnh điện. Với Pipe & Joint, thay đổi chỉ là tháo vít, rút ống, lắp lại theo cấu hình mới — một người có thể hoàn thành trong 1–2 giờ. Tại các nhà máy điện tử Bình Dương thay đổi line-up mỗi quý, đây là lợi thế quyết định.

Tối Ưu Diện Tích — Thiết Kế Fit Theo Không Gian Thực Tế

Kệ thép tiêu chuẩn bán sẵn chỉ có kích thước catalog — nếu không gian nhà máy không phải hình chữ nhật chuẩn, bạn phải chấp nhận lãng phí góc chết hoặc mua kệ thừa kích thước. Pipe & Joint có thể thiết kế chính xác theo từng góc cạnh, cột trụ hay đường ống kỹ thuật trong nhà máy — tận dụng tối đa diện tích thực sử dụng được.

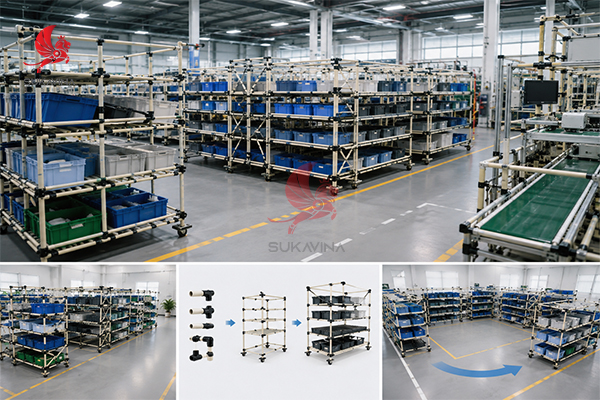

Dễ Mở Rộng Và Tái Sử Dụng

Thêm tầng kệ, mở rộng chiều rộng hay nối thêm module mới không cần mua hệ thống mới hoàn toàn — chỉ cần mua thêm ống và joint tương thích. Khi nhà máy di chuyển hoặc đóng cửa một khu vực, toàn bộ hệ thống có thể tháo ra và lắp lại ở vị trí mới mà không hỏng vật liệu. Đây là đặc điểm không thể có với kệ thép hàn cố định.

Giảm Chi Phí Đầu Tư Ban Đầu So Với Kệ Thép Nặng

Kệ Pipe & Joint với tải trọng 50–200kg/tầng có chi phí thường thấp hơn kệ thép hàn cùng tải trọng vì không cần công hàn, không cần sơn lại sau khi lắp đặt, và thời gian lắp đặt của người vận hành nhà máy — không cần thợ hàn chuyên nghiệp. Tổng chi phí sở hữu (TCO) trong vòng đời 5–7 năm thường thấp hơn đáng kể do khả năng tái sử dụng.

Các Ứng Dụng Thực Tế Của Giá Kệ Pipe & Joint

Hệ thống Pipe & Joint không chỉ dừng lại ở "kệ để đồ" — đây là nền tảng hạ tầng lưu trữ và thao tác linh hoạt với hàng chục ứng dụng khác nhau tùy theo yêu cầu từng khu vực nhà máy:

Kệ Lưu Trữ WIP (Work In Progress)

WIP tồn đọng giữa các công đoạn là một trong những nguyên nhân gây mất diện tích nhà máy và khó kiểm soát tồn kho. Kệ Pipe & Joint cho WIP được thiết kế theo đúng kích thước khay/pallet chứa bán thành phẩm — không thừa, không thiếu — với số tầng phù hợp chiều cao khu vực. Hệ thống có thể tích hợp label holder và QR code để kết nối với hệ thống ERP/MES của nhà máy.

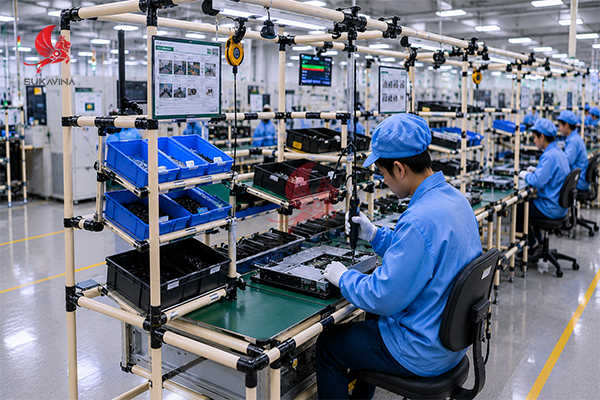

Giá Treo Dụng Cụ Tại Trạm Làm Việc

Hệ thống shadow board (bảng bóng dụng cụ) kết hợp với khung Pipe & Joint là ứng dụng 5S tiêu chuẩn tại các nhà máy Nhật Bản và Hàn Quốc. Mỗi dụng cụ có vị trí cố định với outline rõ ràng — công nhân nhận biết ngay khi thiếu dụng cụ và không tốn thời gian tìm kiếm. Tại một nhà máy lắp ráp cơ khí ở Đồng Nai, áp dụng shadow board Pipe & Joint giảm được 8 phút tìm kiếm dụng cụ/ca/người — tương đương 800.000 đồng/ngày với 100 công nhân.

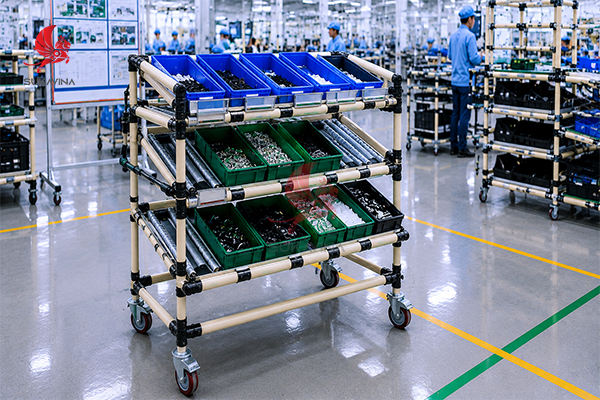

Xe Đẩy Linh Kiện Tùy Chỉnh

Xe đẩy Pipe & Joint được thiết kế theo đúng kích thước khay linh kiện, đúng số tầng và đúng hướng di chuyển trong dây chuyền — không phải chọn từ catalog có sẵn. Có thể tích hợp hệ thống gravity roller để linh kiện tự trượt theo trọng lực, hoặc cơ cấu FIFO (First In First Out) để đảm bảo xuất hàng đúng thứ tự. Xe ESD với bánh xe dẫn điện và dây tiếp đất là phiên bản tiêu chuẩn cho nhà máy điện tử.

Bàn Thao Tác Lean

Khung bàn thao tác Pipe & Joint có thể tích hợp đầy đủ: mặt bàn ESD, kệ phụ trên cao để màn hình hoặc đèn, giá treo dụng cụ bên hông, ngăn kéo nhỏ cho dụng cụ thường dùng, và hệ thống quản lý cáp gọn gàng. Toàn bộ được thiết kế theo đúng chiều cao ergonomic của người vận hành — điều mà bàn thao tác tiêu chuẩn catalog không thể đáp ứng cho mọi chiều cao nhân viên. Xem thêm về tiêu chuẩn bàn ESD tại bàn ESD là gì.

Kệ FIFO Trọng Lực (Gravity Flow Rack)

Kệ FIFO Pipe & Joint sử dụng lane nghiêng với con lăn (roller) để hàng hóa hoặc linh kiện tự di chuyển từ phía nhập đến phía xuất theo trọng lực — đảm bảo nguyên tắc "vào trước ra trước" mà không cần can thiệp của con người. Đây là tiêu chuẩn trong kho nguyên vật liệu Just-In-Time và khu vực supermarket của hệ thống sản xuất Toyota (TPS).

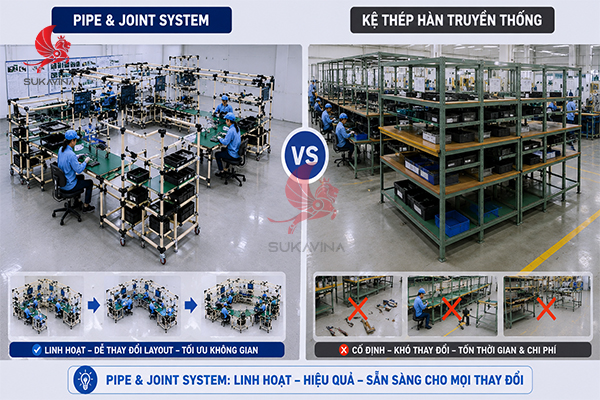

So Sánh Pipe & Joint Với Kệ Thép Truyền Thống

Đây là câu hỏi đầu tiên của hầu hết quản lý mua hàng khi tiếp cận hệ thống giá kệ thông minh cho nhà máy. Bảng so sánh dưới đây dựa trên điều kiện thực tế tại nhà máy Việt Nam:

* Đánh giá dựa trên điều kiện nhà máy sản xuất vừa và nhỏ tại thị trường Việt Nam. Kệ thép pallet tải trọng lớn (trên 500kg/tầng) vẫn là lựa chọn phù hợp hơn cho kho hàng nặng.

Tính Toán ROI Khi Đầu Tư Giá Kệ Thông Minh

Đánh giá hiệu quả đầu tư của giá kệ thông minh cho nhà máy không chỉ dừng ở chi phí mua kệ — mà cần tính toán tổng tác động đến năng suất và chi phí vận hành. Dưới đây là phân tích ROI thực tế dựa trên dữ liệu từ một nhà máy lắp ráp điện tử 80 công nhân tại Bình Dương:

Với tổng đầu tư hệ thống Pipe & Joint cho 80 trạm làm việc khoảng 180–250 triệu đồng, thời gian hoàn vốn thực tế khoảng 7–9 tháng. Đây là ROI rất cao so với hầu hết các dự án cải tiến nhà máy khác, và không tính đến lợi ích gián tiếp như cải thiện chất lượng, giảm lỗi do tìm sai dụng cụ và tác động tích cực đến văn hóa 5S của nhà máy.

Quy Trình Thiết Kế Và Sản Xuất Pipe & Joint Tại Sukavina

Sukavina không chỉ bán linh kiện Pipe & Joint catalog — mà cung cấp giải pháp thiết kế, sản xuất và triển khai hệ thống giá kệ thông minh cho nhà máy hoàn chỉnh theo layout thực tế của từng khách hàng. Quy trình 6 bước:
