CẤU TẠO CHI TIẾT CỦA CON LĂN BĂNG TẢI VÀ NGUYÊN LÝ HOẠT ĐỘNG

Trong hệ thống vận chuyển hiện đại, băng tải con lăn đóng vai trò quan trọng trong việc di chuyển hàng hóa nhanh chóng và hiệu quả. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo chi tiết của con lăn băng tải, cũng như nguyên lý hoạt động của nó. Bài viết sau sẽ giúp bạn có cái nhìn tổng quan nhưng không kém phần chuyên sâu về loại thiết bị cơ khí quan trọng này.

1. Con lăn băng tải là gì?

Con lăn băng tải là bộ phận hình trụ tròn, có thể quay quanh trục, được lắp liên tiếp để tạo thành hệ thống vận chuyển. Chúng có nhiệm vụ đỡ và truyền chuyển động cho hàng hóa hoặc bề mặt băng tải di chuyển theo phương mong muốn.

Có hai loại con lăn chính:

• Con lăn chủ động: Gắn motor, bánh răng, hoặc xích truyền động.
• Con lăn bị động: Quay theo quán tính khi hàng hóa chuyển động qua hoặc chịu tác động từ các con lăn chủ động khác.

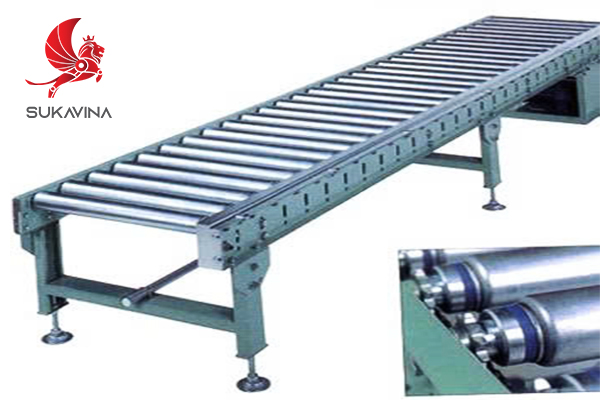

Con lăn inox, ứng dụng thực phẩm/dược

2. Cấu tạo chi tiết của con lăn băng tải

Cấu tạo của con lăn tuy đơn giản nhưng mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo hoạt động ổn định của hệ thống:

2.1. Ống lăn (vỏ ngoài)

Là phần tiếp xúc trực tiếp với hàng hóa, được làm từ nhiều loại vật liệu khác nhau tùy mục đích sử dụng:

• Thép mạ kẽm: chịu tải tốt, chống ăn mòn nhẹ.
• Inox: chống gỉ, phù hợp ngành thực phẩm.
• Nhôm: nhẹ, dễ di chuyển, ít chịu tải nặng.
• Nhựa hoặc cao su bọc ngoài: tăng ma sát, chống trượt, hạn chế trầy xước hàng hóa.

Bề mặt ống lăn có thể thiết kế trơn hoặc bọc gân để tăng độ bám.

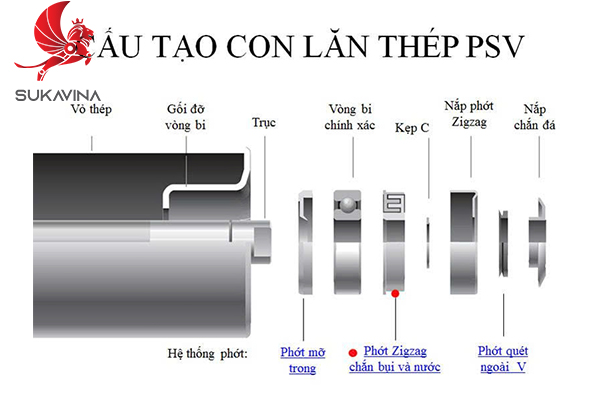

Cấu hình con lăn mạ thép với trục và ổ bi

2.2. Trục con lăn

Trục là lõi bên trong của con lăn, làm từ thép cứng hoặc inox. Nó giữ cố định con lăn trên khung, đồng thời chịu lực truyền động nếu là loại chủ động. Các đầu trục thường được gia công ren hoặc bích để kết nối dễ dàng với hệ thống.

2.3. Ổ bi và phớt chắn bụi

• Ổ bi: Giúp con lăn quay mượt mà, giảm ma sát và tiếng ồn.
• Phớt chắn bụi: Bảo vệ ổ bi khỏi bụi bẩn, nước hoặc hóa chất – nhất là trong môi trường công nghiệp khắc nghiệt.

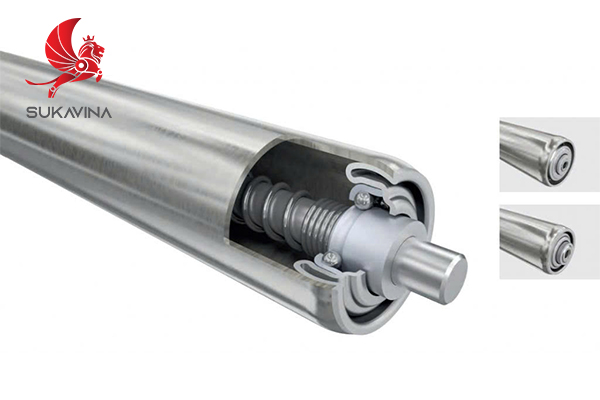

Mặt cắt kỹ thuật con lăn cho thấy bên trong gồm trục, vòng bi, phớt chắn

2.4. Bộ truyền động (nếu có)

Với các loại con lăn chủ động, bộ truyền động gồm:

• Động cơ điện (motor)
• Hộp số giảm tốc
• Xích, đai, hoặc bánh răng

Chúng giúp truyền lực xoay đến con lăn để vận hành toàn hệ thống.

Cận cảnh ống lăn inox hiển thị bề mặt trơn, phớt chắn bụi và đầu trục

3. Phân loại con lăn băng tải

Tùy theo yêu cầu sử dụng và môi trường làm việc, con lăn được chia thành nhiều loại:

Theo nguồn động lực:

Con lăn chủ động

Con lăn bị động

Theo vật liệu chế tạo:

Con lăn thép, Inox, Nhôm, Nhựa chịu lực, Cao su bọc

Theo chức năng:

Con lăn dẫn hướng

Con lăn đỡ hàng

Con lăn kéo băng

Con lăn chống va đập

Theo thiết kế băng tải:

Băng tải con lăn tự do

Băng tải con lăn truyền động

Băng tải con lăn cong hoặc xếp gọn

4. Nguyên lý hoạt động của con lăn băng tải

Nguyên lý hoạt động của hệ thống con lăn khá đơn giản:

• Trong hệ thống truyền động, động cơ truyền lực quay đến trục con lăn, khiến nó xoay. Khi con lăn quay, nó tạo ra lực ma sát với vật thể bên trên, làm vật thể chuyển động theo hướng định sẵn.
• Trong hệ thống tự do, hàng hóa được đẩy bằng tay, hoặc dùng trọng lực (băng tải nghiêng) để di chuyển qua các con lăn bị động.

Tất cả hoạt động dựa vào lực ma sát giữa con lăn và vật thể – do đó lựa chọn vật liệu, đường kính, tốc độ quay là yếu tố rất quan trọng.

Để tìm hiểu sâu hơn về cấu tạo, mẫu mã và các dòng sản phẩm con lăn hiện có, bạn có thể xem tại:
Con lăn băng tải chi tiết – Sukavina

5. Ưu và nhược điểm của con lăn băng tải

Ưu điểm:

• Cấu tạo đơn giản, dễ bảo trì
• Chi phí đầu tư thấp
• Linh hoạt, có thể tùy biến thiết kế theo yêu cầu
• Không tiêu tốn nhiều năng lượng (nếu là loại tự do)
• Dễ kết hợp với các hệ thống tự động hóa khác

Nhược điểm:

• Không phù hợp vận chuyển hàng nhỏ, nhẹ hoặc có hình dạng bất thường
• Yêu cầu bảo trì định kỳ để tránh kẹt, mòn hoặc gãy ổ bi

Ứng dụng thực tế trong ngành thực phẩm/dược phẩm, nổi bật tính năng chống gỉ và vệ sinh dễ dàng.

6. Ứng dụng trong thực tế

Con lăn băng tải xuất hiện ở hầu hết các lĩnh vực:

• Nhà máy sản xuất: lắp ráp linh kiện, đóng gói hàng hóa
• Kho hàng – logistics: vận chuyển thùng carton, pallet
• Ngành thực phẩm: băng tải inox con lăn cho khu vực vệ sinh cao
• Ngành y tế, dược phẩm, điện tử: yêu cầu độ chính xác cao, sạch sẽ

7. Cách chọn và bảo trì con lăn

Cách chọn con lăn phù hợp:

• Xác định tải trọng hàng hóa và kích thước sản phẩm
• Chọn vật liệu phù hợp với môi trường làm việc (ẩm, bụi, nhiệt độ cao…)
• Lựa chọn giữa loại chủ động hoặc bị động
• Cân nhắc chi phí và tuổi thọ thiết bị

Bảo trì con lăn hiệu quả:

• Vệ sinh định kỳ, nhất là ở khu vực có bụi hoặc dầu mỡ
• Kiểm tra độ mòn của vỏ, ổ bi
• Tra dầu mỡ đúng chuẩn kỹ thuật
• Thay thế khi có dấu hiệu trục trặc: kêu to, quay chậm, bị lệch trục

Kiểm tra định kỳ mỗi tuần hoặc theo chu kỳ vận hành, đặc biệt là ở các vị trí có tải trọng lớn hoặc môi trường bụi, ẩm

9. Kết luận

Hiểu rõ cấu tạo chi tiết của con lăn băng tải sẽ giúp bạn lựa chọn và sử dụng hệ thống băng tải hiệu quả, từ đó nâng cao năng suất sản xuất và tiết kiệm chi phí vận hành. Dù đơn giản nhưng mỗi bộ phận của con lăn đều ảnh hưởng đến sự ổn định của toàn hệ thống.

Nếu bạn đang tìm kiếm đơn vị tư vấn, thiết kế hoặc sản xuất con lăn băng tải chất lượng, đừng ngần ngại liên hệ với đội ngũ kỹ sư từ Sukavina để được hỗ trợ chuyên sâu và tối ưu chi phí.
