PHÂN TÍCH CẤU TẠO KHUNG NHÔM ĐỊNH HÌNH VÀ CÁC ĐẶC TÍNH CƠ LÝ QUAN TRỌNG

Trong ngành công nghiệp hiện đại, khung nhôm định hình không còn là một thuật ngữ xa lạ. Đây là vật liệu được sử dụng rộng rãi trong các hệ thống cơ khí, tự động hóa, bàn thao tác, băng tải và các kết cấu hỗ trợ khác trong nhà máy. Điều gì đã khiến khung nhôm định hình trở nên phổ biến đến vậy? Câu trả lời nằm ở cấu tạo kỹ thuật chính xác cùng các đặc tính cơ lý vượt trội, mang lại sự linh hoạt và hiệu quả cao trong thiết kế lắp ráp. Bài viết sau sẽ phân tích sâu về cấu tạo, thành phần và những đặc tính quan trọng của khung nhôm định hình.

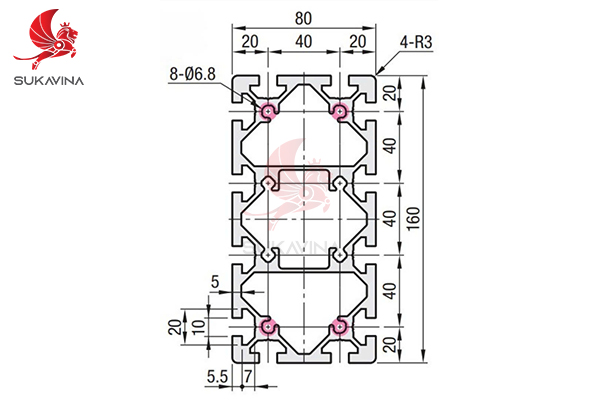

Mặt cắt khung nhôm định hình 80×160 mm (T-slot), thể hiện cấu trúc rãnh và lõi rỗng.

1. Cấu tạo cơ bản của khung nhôm định hình

1.1. Vật liệu chế tạo

Khung nhôm định hình thường được sản xuất từ hợp kim nhôm 6061 hoặc 6063-T5, là loại hợp kim có độ bền cao, nhẹ, dễ gia công, có khả năng chống ăn mòn tốt và bề mặt có thể xử lý anod hóa để tăng độ cứng, chống trầy xước và nâng cao tính thẩm mỹ.

Thông số kỹ thuật thường gặp:

• Tỷ trọng: ~2.7g/cm³ (nhẹ hơn thép khoảng 3 lần)
• Độ bền kéo: ~160–250 MPa
• Độ cứng Brinell: 60–90 HB
• Nhiệt độ làm việc: -40°C đến +80°C

1.2. Thiết kế mặt cắt

Điểm nổi bật của nhôm định hình là mặt cắt dạng rãnh T (T-slot) cho phép liên kết linh hoạt bằng bulong, ecu, ke góc mà không cần hàn cố định.

• Các mặt cắt phổ biến: 20x20, 30x30, 40x40, 40x80, 45x90,...
• Số lượng rãnh T: Từ 1 đến 8 rãnh tùy theo yêu cầu chịu lực và thiết kế.
• Thiết kế rỗng lõi: Giúp giảm trọng lượng mà vẫn đảm bảo độ cứng vững.

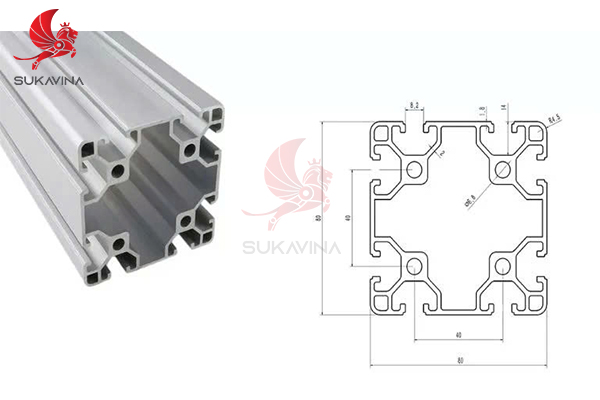

Profile nhôm định hình 80×80 mm với nhiều rãnh T, thích hợp dùng cho khung máy và băng tải lớn.

1.3. Phụ kiện kết nối

Khung nhôm định hình đi kèm hệ phụ kiện đa dạng: ke góc, nẹp, bản lề, đế tăng chỉnh, nắp bịt, thanh giằng... giúp cấu kiện được liên kết chắc chắn, tháo lắp linh hoạt.

2. Phân tích các đặc tính cơ lý quan trọng

2.1. Độ cứng vững và ổn định

Nhờ cấu trúc mặt cắt đặc biệt và vật liệu hợp kim nhôm cường lực, khung nhôm định hình có khả năng chịu tải cao, độ võng nhỏ và không bị biến dạng khi sử dụng lâu dài.

• Chịu lực theo trục: Tốt hơn nhiều so với thép hộp cùng trọng lượng.
• Chống rung: Hiệu quả do cấu trúc rãnh T và kết nối kín khít.
• Khả năng ổn định hình học: Không cong vênh khi thay đổi nhiệt độ môi trường.

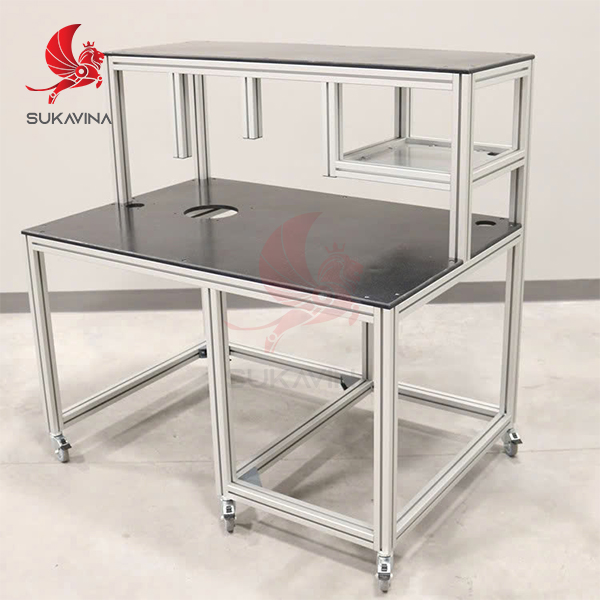

Bàn nhôm định hình tích hợp giá kệ, khóa, phụ kiện hỗ trợ thao tác công nghiệp – minh họa tính linh hoạt của hệ khung và phụ kiện.

2.2. Khả năng chống ăn mòn

Bề mặt nhôm định hình được anod hóa (oxit hóa nhôm) giúp tăng khả năng chống oxy hóa, chống chịu tốt trong môi trường có độ ẩm cao, hóa chất nhẹ và bụi công nghiệp.

2.3. Tính linh hoạt trong thiết kế

Khả năng lắp ráp, tháo dỡ, thay đổi cấu hình dễ dàng mà không cần hàn hoặc sơn, giúp các kỹ sư tiết kiệm thời gian, chi phí, phù hợp với hệ thống sản xuất linh hoạt (Lean Manufacturing).

2.4. Tính tái sử dụng cao

Khung nhôm định hình có thể tái sử dụng 100% khi cần thay đổi kết cấu, di dời, nâng cấp dây chuyền sản xuất hoặc cải tiến thiết bị.

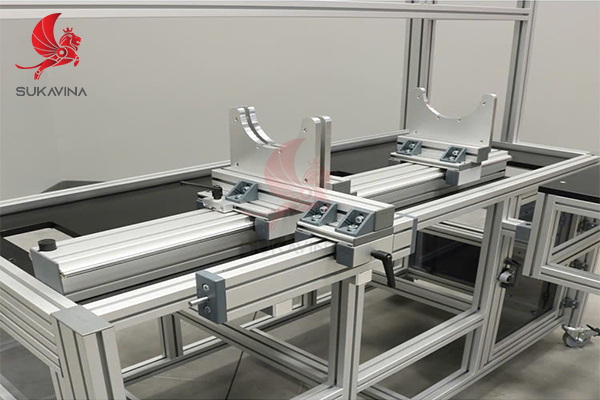

Bàn thao tác nhôm định hình với đường ray slide và phụ kiện hỗ trợ thao tác cơ khí, phù hợp với dây chuyền tự động hóa.

3. Ứng dụng thực tế của khung nhôm định hình trong nhà máy

3.1. Dùng làm khung máy, vách ngăn, bàn thao tác

Một ứng dụng nổi bật của khung nhôm định hình là chế tạo bàn thao tác nhôm định hình – loại bàn lắp ráp phổ biến trong các nhà máy, xưởng sản xuất điện tử, cơ khí, logistics.

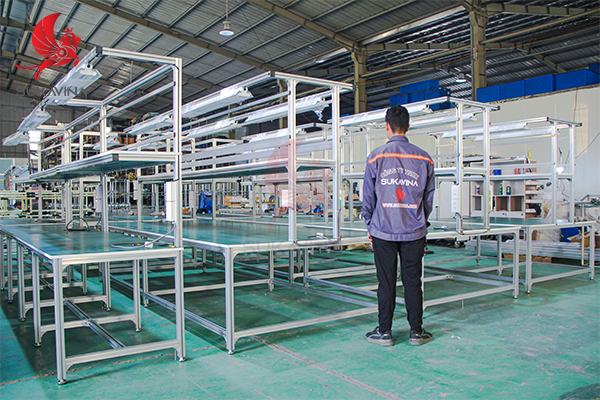

Bàn thao tác khung nhôm định hình Sukavina

Bạn có thể tìm hiểu chi tiết hơn tại bài viết:
Bàn khung nhôm định hình là gì? Chức năng và các bộ phận

3.2. Hệ thống băng tải

Khung nhôm định hình là vật liệu lý tưởng để làm khung sườn cho băng tải nhẹ đến trung bình. Kết cấu linh hoạt, dễ dàng tích hợp cảm biến, motor, con lăn.

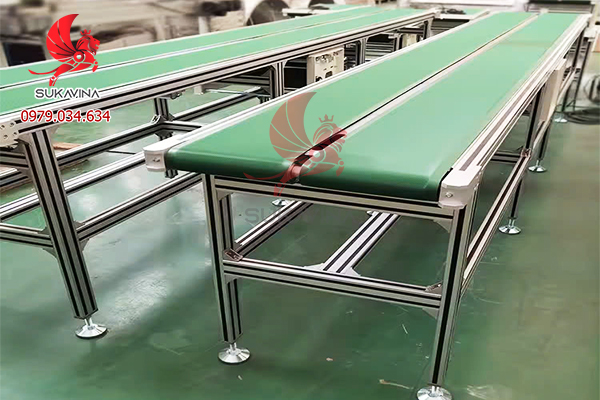

Nhôm định hình được ứng dụng vào làm khung băng tải

3.3. Tủ điện, tủ rack, khung bảo vệ máy

Với tính chống ăn mòn và khả năng lắp đặt theo module, nhôm định hình giúp các kỹ sư nhanh chóng tạo ra khung tủ điện đạt tiêu chuẩn an toàn công nghiệp.

4. So sánh nhôm định hình với vật liệu truyền thống

5. Kết luận giá trị cốt lõi mà khung nhôm định hình mang lại

Khung nhôm định hình là một giải pháp kết cấu tối ưu cho sản xuất công nghiệp hiện đại. Không chỉ có độ bền cao, khả năng chống ăn mòn, mà còn đem lại sự linh hoạt vượt trội trong thiết kế và ứng dụng. Với những đặc tính cơ lý ưu việt, loại vật liệu này là lựa chọn hàng đầu cho các doanh nghiệp hướng đến hiệu suất – tính linh hoạt – tối ưu chi phí trong vận hành.

Bạn đang tìm kiếm giải pháp bàn thao tác, kết cấu nhôm định hình cho nhà xưởng?
Hãy liên hệ với Sukavina để được tư vấn thiết kế và gia công theo yêu cầu, đảm bảo chất lượng và tiến độ!
