BÀN THAO TÁC CHỐNG TĨNH ĐIỆN ESD — SẢN XUẤT THEO YÊU CẦU TẠI XƯỞNG SUKAVINA

Bàn thao tác chống tĩnh điện ESD là thiết bị bắt buộc trong dây chuyền lắp ráp, kiểm tra và đóng gói linh kiện điện tử nhạy cảm.

Mặt bàn phủ thảm cao su ESD đặc biệt, kết hợp dây tiếp đất và khung dẫn điện, giúp triệt tiêu điện tích tĩnh trước khi chúng gây hư hỏng bo mạch hoặc chip bán dẫn.

Sukavina — xưởng gia công nội thất công nghiệp tại Bình Chuẩn, Thuận An chuyên thiết kế và sản xuất bàn ESD theo bản vẽ 3D riêng cho từng nhà máy, với bảo hành 12 tháng và giao hàng toàn quốc.

Bàn thao tác chống tĩnh điện 3 tầng kệ

Tại Sao Nhà Máy Điện Tử Cần Bàn Thao Tác Chống Tĩnh Điện ESD?

Electrostatic Discharge (ESD) — hay phóng tĩnh điện — là hiện tượng xảy ra khi hai vật thể mang điện tích khác nhau tiếp xúc hoặc đủ gần nhau.

Trong môi trường sản xuất điện tử, ESD không cần tạo ra tia lửa để gây hư hỏng: một xung điện tĩnh 100V cũng đủ phá hủy hoàn toàn một vi mạch MOSFET nhạy cảm, trong khi người vận hành không hề cảm nhận được bất kỳ cảm giác nào.

ESD Phá Hủy Linh Kiện Thế Nào?

• Điện tích tĩnh tích tụ trên tay, quần áo hoặc dụng cụ của công nhân có thể đạt tới 3.000 – 35.000V.
• Khi tiếp xúc linh kiện bán dẫn nhạy cảm, xung điện phóng qua trong vài nano giây.
• Hậu quả:
• Đốt cháy mối hàn
• Làm hỏng chip
• Gây lỗi ẩn (latent defect) khó phát hiện

Thiệt Hại Kinh Tế Từ ESD

Theo IPC/JEDEC:

• Lỗi do ESD chiếm 8–33% tổng chi phí hỏng hóc trong ngành điện tử toàn cầu.
• Một dây chuyền SMT trung bình nếu không được bảo vệ ESD có thể phát sinh tỷ lệ lỗi ẩn (latent defect) tăng gấp 3 lần so với dây chuyền đạt chuẩn.

Giải Pháp: Tạo Vùng EPA Bảo Vệ

EPA (ESD Protected Area) là vùng làm việc được kiểm soát ESD hoàn toàn.

Bàn thao tác ESD là trung tâm của EPA:

• Nối đất liên tục
• Mặt bàn thoát điện êm ái
• Ngăn tích tụ điện tích từ bất kỳ nguồn nào trong quá trình thao tác

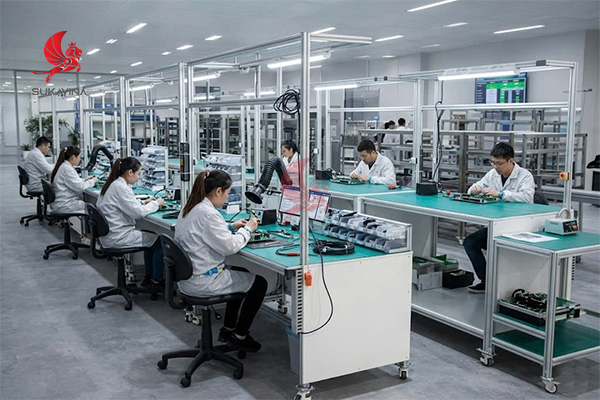

Bàn nhôm định hình trong sản xuất linh kiện điện tử

Ngưỡng Điện Áp Phá Hủy Theo Loại Linh Kiện

Nguồn: IPC-A-610, JEDEC JESD625, ANSI/ESD S20.20 — cập nhật 2024

MẸO HAY
Hầu hết thiệt hại do ESD là “latent” — linh kiện không hỏng ngay mà hỏng sau vài tuần vận hành.
Tỷ lệ trả hàng bảo hành tăng đột biến thường là dấu hiệu dây chuyền chưa được kiểm soát ESD đúng.

Các Loại Khung Bàn Thao Tác Phổ Biến Nhất Tại Sukavina

Sukavina cung cấp bốn dòng khung bàn thao tác chống tĩnh điện ESD chính, phù hợp với từng loại nhà máy và mức ngân sách khác nhau.

Mỗi loại có đặc tính kỹ thuật và ứng dụng riêng biệt.

Khung Ống Thép Bọc Nhựa PVC ESD

Ưu điểm

• Giá thành thấp nhất
• Dễ lắp ráp và tháo dỡ
• Trọng lượng nhẹ
• Màu sắc phong phú: đen, xám, xanh

>>> Xem thêm : Ứng dụng ống thép bọc nhựa công nghiệp trong sản xuất

Nhược điểm

• Độ bền thấp hơn inox
• Không phù hợp tải trọng trên 300kg
• Dễ trầy xước lớp nhựa bọc ngoài

Phù hợp

• Xưởng lắp ráp nhẹ
• SMT
• Phòng sạch ISO 7–8

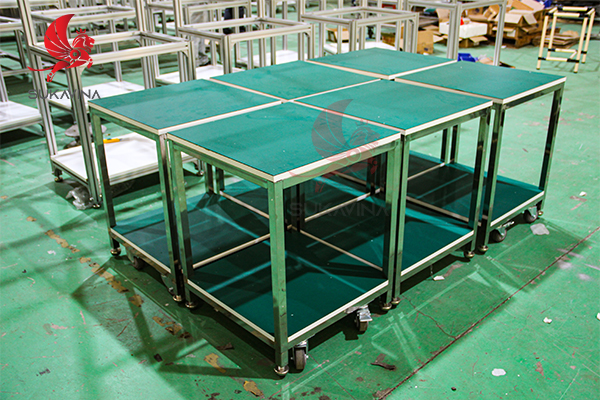

Bàn thao tác ống thép bọc nhựa có bánh xe

Khung Nhôm Định Hình Anodized ESD

Bàn thao tác khung nhôm định hình chống tĩnh điện ESD có kết cấu nhẹ, độ chính xác cao, dễ mở rộng phụ kiện và đặc biệt phù hợp với dây chuyền điện tử, phòng sạch và khu vực sản xuất yêu cầu tiêu chuẩn kỹ thuật cao.

Ưu điểm

• Nhẹ hơn thép 65%
• Độ chính xác cao
• Dễ mở rộng phụ kiện:
• Ray trượt
• Giá treo màn hình
• Hộp đựng dụng cụ
• Bề mặt anodized bền màu
• Dẫn tĩnh điện tốt
• Phù hợp EPA theo ANSI S20.20

Nhược điểm

• Giá cao hơn ống thép 20–35%
• Yêu cầu bản vẽ chính xác hơn

Phù hợp

• Dây chuyền SMT cao cấp
• Phòng sạch ISO 5–6
• R&D Lab

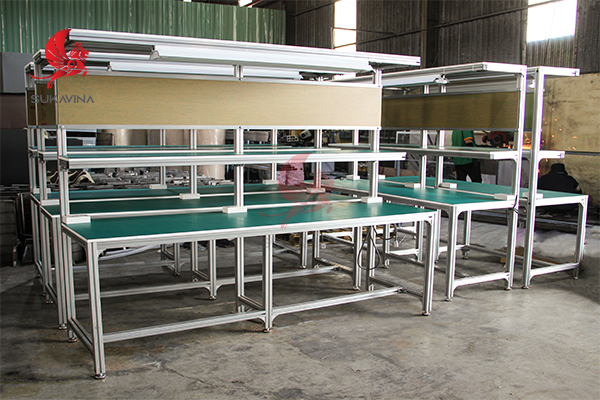

Bàn thao tác khung nhôm định hình

Khung Inox 201/304 ESD

Ưu điểm

• Bền nhất trong 3 loại
• Chịu tải 500–800kg
• Kháng hóa chất
• Dễ vệ sinh
• Không rỉ sét

Nhược điểm

• Nặng nhất
• Giá cao nhất
• Cần tiếp đất riêng vì inox dẫn điện tốt

Phù hợp

• Kho linh kiện ESD
• Trạm sửa chữa
• Môi trường ẩm hoặc sạch cấp cao

Mẫu bàn thao tác inox trong môi trường phòng sạch

Khung Thép Sơn Tĩnh Điện Mặt Bàn Gỗ Phủ Thảm ESD

Đây là dòng bàn thao tác chống tĩnh điện ESD được sử dụng phổ biến nhất trong các nhà máy điện tử hiện nay nhờ kết cấu chắc chắn, độ bền cao và chi phí đầu tư hợp lý. Khung bàn được gia công từ thép hộp hoặc thép chấn định hình, bề mặt sơn tĩnh điện chống gỉ sét. Mặt bàn sử dụng gỗ công nghiệp MDF hoặc plywood phủ laminate, bên trên dán thảm cao su ESD dày 2mm để đảm bảo khả năng thoát tĩnh điện ổn định.

Ưu điểm:

• Kết cấu chắc chắn, chịu tải tốt từ 200 – 500kg tùy thiết kế.

• Khung thép sơn tĩnh điện có độ bền cao, chống oxy hóa tốt.

• Mặt bàn gỗ tạo cảm giác thao tác êm, giảm tiếng ồn.

• Chi phí đầu tư hợp lý hơn so với inox hoặc nhôm định hình.

• Dễ tích hợp thêm ngăn kéo, giá kệ, đèn LED, ổ cắm điện, bảng treo dụng cụ.

• Phù hợp với đa số dây chuyền lắp ráp điện tử và kiểm tra sản phẩm.

Nhược điểm:

• Trọng lượng nặng hơn so với bàn nhôm định hình.

• Khó thay đổi kết cấu sau khi gia công hoàn thiện.

• Nếu sử dụng trong môi trường độ ẩm quá cao cần lựa chọn loại gỗ chống ẩm chất lượng tốt.

Phù hợp:

• Dây chuyền lắp ráp điện tử.

• Khu vực kiểm tra chất lượng (QC/QA).

• Trạm đóng gói linh kiện.

• Phòng kỹ thuật và bảo trì.

• Nhà máy cần số lượng lớn với ngân sách tối ưu.

Ghi chú kỹ thuật:
Khả năng chống tĩnh điện của dòng bàn này phụ thuộc chủ yếu vào lớp thảm cao su ESD và hệ thống dây tiếp đất, không phụ thuộc vào vật liệu gỗ bên dưới. Khi được thi công đúng tiêu chuẩn, bàn vẫn đáp ứng đầy đủ yêu cầu của ANSI/ESD S20.20 và IEC 61340-5-1.

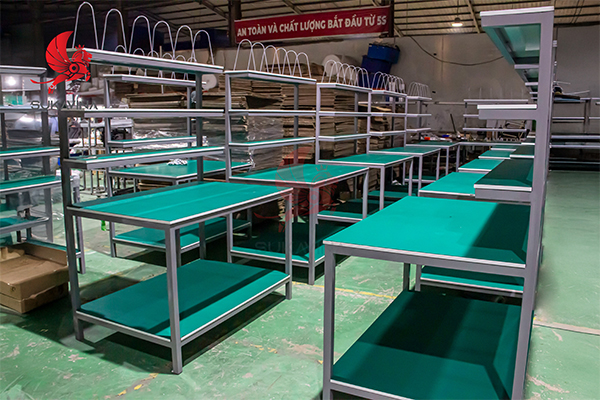

Bàn thao tác khung thép sơn tĩnh điện

So Sánh Tổng Hợp 3 Loại Khung Bàn ESD Sukavina

Dữ liệu nội bộ Sukavina từ các dự án triển khai tại KCN Bình Dương, Đồng Nai, TP.HCM giai đoạn 2023–2025.

MẸO HAY:
Nếu doanh nghiệp cần một giải pháp cân bằng giữa độ bền, khả năng chịu tải và chi phí đầu tư, khung thép sơn tĩnh điện là lựa chọn phổ biến nhất. Đây cũng là kết cấu được nhiều nhà máy điện tử lựa chọn khi triển khai số lượng lớn nhờ độ cứng vững cao và khả năng tùy biến linh hoạt.

>>> Xem thêm : Bàn thao tác lắp ráp gồm những linh kiện và phụ kiện gì?

Dữ liệu nội bộ Sukavina từ các dự án triển khai tại KCN Bình Dương, Đồng Nai, HCM — 2023–2025

MẸO HAY
Với nhà máy mới thành lập hoặc ngân sách hạn chế, hãy bắt đầu bằng khung ống thép bọc nhựa — linh hoạt và đủ chuẩn ESD.
Khi mở rộng dây chuyền hoặc nâng cấp phòng sạch, chuyển dần sang nhôm định hình để tối ưu hiệu quả lâu dài.

Tiêu Chuẩn Kỹ Thuật Bàn Thao Tác ESD Sukavina

Bàn thao tác chống tĩnh điện ESD của Sukavina được thiết kế và kiểm nghiệm theo tiêu chuẩn ANSI/ESD S20.20 và IEC 61340-5-1.

Đảm bảo khả năng thoát điện tích an toàn và liên tục trong suốt quá trình vận hành.

Thông Số Mặt Bàn ESD

Thông Số Khung & Điểm Tiếp Đất

Kích Thước & Tải Trọng Tiêu Chuẩn

Lưu ý: Tất cả bàn thao tác chống tĩnh điện ESD tại Sukavina đều được thiết kế và sản xuất theo yêu cầu, đảm bảo đáp ứng tiêu chuẩn ANSI/ESD S20.20 và IEC 61340-5-1 cho các nhà máy điện tử, phòng sạch và khu vực lắp ráp linh kiện nhạy cảm.

Bàn thao tác có hộc bàn

Bảng Thông Số Kỹ Thuật Chi Tiết Bàn ESD Sukavina

 Nguồn: ANSI/ESD S20.20:2021, IEC 61340-5-1:2016, thông số nội bộ xưởng Sukavina Bình Dương

MẸO HAY
Yêu cầu nhà cung cấp cung cấp kết quả đo điện trở thực tế bằng đồng hồ Surface Resistance Meter (SRM) trước khi nghiệm thu.
Nếu không có biên bản đo kiểm, mặt bàn có thể không đạt chuẩn dù ngoại quan trông như thảm ESD thật.

Năng Lực Sản Xuất Và Quy Trình Gia Công Tại Xưởng

Sukavina vận hành xưởng gia công nội thất công nghiệp tại Bình Chuẩn 44, Phường An Phú , TP.Hồ Chí Minh

Vị trí chỉ cách các KCN VSIP I, VSIP II, Sóng Thần, Đồng An khoảng 5–15 phút lái xe.

Thiết Kế Bản Vẽ 3D Miễn Phí

Sukavina cung cấp dịch vụ vẽ bản vẽ kỹ thuật 3D hoàn toàn miễn phí trước khi ký hợp đồng.

Khách hàng chỉ cần cung cấp:

• Kích thước mặt bằng
• Số lượng công nhân
• Yêu cầu tải trọng

Đội kỹ thuật sẽ xuất bản vẽ 3D trong 24–48 giờ để duyệt trước khi bắt đầu gia công.

Năng Lực Xưởng Sản Xuất

• Xưởng rộng hơn 2.000m²
• Trang bị:
• Máy cắt CNC
• Máy uốn ống tự động
• Máy hàn MIG/TIG
• Dây chuyền sơn tĩnh điện epoxy powder coating
• Năng lực gia công:
• 200–300 bộ bàn/tháng tùy kích thước và số lượng

Giao Hàng & Lắp Đặt Toàn Quốc

Sukavina giao hàng toàn quốc, đặc biệt bố trí đội lắp đặt chuyên nghiệp tại:

• Bình Dương
• TP.HCM
• Đà Nẵng

Với các dự án lớn tại Hà Nội, Bắc Ninh, Hải Phòng, Sukavina cử kỹ thuật viên ra trực tiếp hỗ trợ nghiệm thu và hướng dẫn sử dụng tại công trình.

Sukavina cung cấp đa dạng các loại bàn thao tác chống tĩnh điện theo yêu cầu

Quy Trình 5 Bước Gia Công Bàn Thao Tác ESD Tại Sukavina

1. Tiếp nhận yêu cầu & tư vấn kỹ thuật

Kỹ sư Sukavina phân tích nhu cầu, loại linh kiện, môi trường làm việc để đề xuất cấu hình bàn phù hợp nhất.

2. Thiết kế bản vẽ 3D & duyệt mẫu

Xuất bản vẽ kỹ thuật 3D trong 24–48 giờ, điều chỉnh theo góp ý của khách hàng đến khi được phê duyệt.

3. Gia công tại xưởng Bình Dương

Cắt, uốn, hàn khung, sơn tĩnh điện, lắp thảm cao su ESD, kéo dây tiếp đất và kiểm tra điện trở từng bộ bàn.

4. Kiểm tra chất lượng QC

Đo điện trở bề mặt bằng SRM, kiểm tra tiếp đất, tải thử và ghi biên bản kết quả trước khi xuất xưởng.

5. Giao hàng, lắp đặt & bàn giao

Vận chuyển đến công trình, lắp đặt hoàn thiện, hướng dẫn sử dụng và bàn giao kèm biên bản nghiệm thu.

MẸO HAY
Khi duyệt bản vẽ 3D, hãy yêu cầu Sukavina thể hiện rõ:

• Vị trí điểm tiếp đất
• Đường dây tiếp đất
• Thanh Common Ground Bar (nếu có)

Điều này giúp bộ phận kỹ thuật nhà máy chuẩn bị sẵn điểm đấu nối trước khi bàn được lắp đặt.

Báo Giá Gia Công Bàn Thao Tác ESD Mới Nhất 2026

Giá gia công bàn thao tác chống tĩnh điện ESD tại Sukavina phụ thuộc vào:

• Loại khung
• Kích thước
• Phụ kiện đi kèm
• Số lượng đặt hàng

Bảng dưới đây là mức giá tham khảo cho đơn hàng tiêu chuẩn tại xưởng Bình Dương, chưa bao gồm VAT và chi phí vận chuyển.

Bảng Giá Tham Khảo Bàn Thao Tác ESD Sukavina 2026

Giá thực tế phụ thuộc vào:

• Số lượng
• Phụ kiện:
• Ngăn kéo
• Giá treo màn hình
• Đèn LED
• Ray trượt
• Chiều cao điều chỉnh
• Khu vực giao hàng

Liên hệ trực tiếp để nhận báo giá chính xác.

Yếu Tố Ảnh Hưởng Đến Giá Thành

• Đơn từ 20 bộ trở lên thường được chiết khấu 10–18% so với đơn lẻ.
• Kích thước phi tiêu chuẩn (VD: 2m × 1m) có thể tăng giá 15–25% do hao phí vật liệu cao hơn và thời gian gia công dài hơn.

Cách Nhận Báo Giá Nhanh Nhất

• Hotline: 0706.726.726 - 0776.759.759 - 0979.034.634
• Website: sukavina.com

Khi gửi yêu cầu báo giá, vui lòng cung cấp:

• Số lượng
• Kích thước
• Loại khung mong muốn

→ Nhận báo giá trong 2 giờ làm việc (kể cả cuối tuần).

MẸO HAY
Khi gửi yêu cầu báo giá, hãy đính kèm sơ đồ mặt bằng hoặc ảnh khu vực lắp đặt.
Sukavina sẽ tư vấn số lượng tối ưu, sắp xếp layout và tính tổng chi phí trọn gói (bao gồm cả Common Ground Bar và hệ thống tiếp đất) thay vì chỉ báo giá đơn chiếc.

Kết Luận

Bàn thao tác chống tĩnh điện ESD không đơn thuần là một món đồ nội thất công nghiệp — đây là thiết bị bảo vệ trực tiếp chất lượng sản phẩm và uy tín nhà máy của bạn.

Lựa chọn đúng loại khung, đúng thông số kỹ thuật và đúng đối tác gia công sẽ quyết định xem hệ thống ESD của bạn hoạt động hiệu quả trong 1 năm hay 10 năm.

Sukavina — với xưởng sản xuất tại Bình Chuẩn, Thuận An, Bình Dương và năng lực triển khai toàn quốc — sẵn sàng đồng hành từ giai đoạn thiết kế bản vẽ 3D đến lắp đặt và nghiệm thu tại công trình.

Câu Hỏi Thường Gặp

Bàn thao tác chống tĩnh điện ESD là gì?

Bàn thao tác chống tĩnh điện ESD (Electrostatic Discharge) là loại bàn làm việc công nghiệp được thiết kế đặc biệt để triệt tiêu và thoát điện tích tĩnh an toàn.

Mặt bàn phủ thảm cao su ESD có điện trở bề mặt từ 10⁶ đến 10⁸ Ω, kết hợp với dây tiếp đất và khung dẫn tĩnh điện, tạo thành vùng làm việc bảo vệ (EPA) theo tiêu chuẩn ANSI/ESD S20.20 và IEC 61340-5-1.

Tiêu chuẩn kỹ thuật bàn ESD cần đạt những thông số nào?

Bàn thao tác ESD đạt chuẩn cần có:

• Điện trở bề mặt: 10⁶ – 10⁸ Ω
• Điện trở hệ thống toàn bàn: 10⁶ – 10⁹ Ω
• Thảm cao su ESD dày tối thiểu 2mm
• Cấu tạo 2 lớp:
• Dẫn điện trên
• Cách điện dưới
• Dây tiếp đất tiết diện tối thiểu 1,5mm²
• Tốc độ thoát điện tích dưới 1 giây theo IEC 61340-4-1

Tại sao nhà máy điện tử cần bàn thao tác chống tĩnh điện?

Linh kiện bán dẫn như MOSFET, IC, bộ nhớ DRAM có thể bị phá hủy bởi xung ESD chỉ từ 100V — thấp hơn nhiều so với ngưỡng con người cảm nhận được (khoảng 3.500V).

Theo IPC/JEDEC, lỗi do ESD chiếm 8–33% tổng chi phí hỏng hóc trong ngành điện tử.

Bàn thao tác ESD chuẩn là giải pháp cốt lõi để:

• Ngăn ngừa hư hỏng ẩn (latent defect)
• Giảm tỷ lệ trả bảo hành
• Duy trì chất lượng sản phẩm đầu ra

Bàn thao tác chống tĩnh điện ESD giá bao nhiêu năm 2026?

Giá bàn thao tác ESD tại Sukavina phụ thuộc vào:

• Loại khung:
• Ống thép bọc nhựa
• Nhôm định hình
• Inox
• Kích thước
• Số lượng đặt hàng

Đơn hàng từ 20 bộ trở lên thường được chiết khấu 10–18%.

Để nhận báo giá chính xác và thiết kế bản vẽ 3D miễn phí, liên hệ trực tiếp qua hotline 0979.034.634 hoặc website sukavina.vn.

Khác nhau giữa khung bàn ống thép bọc nhựa và nhôm định hình là gì?

Khung ống thép bọc nhựa ESD

• Giá thành thấp hơn 20–35%
• Phù hợp tải trọng dưới 300kg
• Dễ lắp ráp

Khung nhôm định hình

• Nhẹ hơn 65% so với thép
• Tải được 250–400kg
• Dễ mở rộng phụ kiện:
• Ray trượt
• Giá treo màn hình
• Phù hợp phòng sạch từ ISO 5 trở lên

Nếu ưu tiên linh hoạt và cần nâng cấp dần theo thời gian, nhôm định hình là lựa chọn tối ưu hơn dù chi phí ban đầu cao hơn.
